Elektrik Kablo Renkleri: Faz, Nötr, Toprak Hangisi?
Bir buatın kapağını açtığınızda karşınıza üç renk çıkar: kahverengi, mavi ve sarı-yeşil. Bu renkler rastgele seçilmemiştir; her biri damarın görevini, dolayısıyla taşıdığı riski söyler. Elektrik kablo renkleri sayesinde tesisatı döşeyen usta, yıllar sonra arızaya bakan teknisyen ve prize takılan cihaz aynı dili konuşur. Bu rehber güncel renk kodunu, trifaze eklerini ve renklerin güvenilmediği durumları anlatır.
Öne Çıkan Bilgiler: Güncel renk kodu üçlüdür: kahverengi faz, mavi nötr, sarı-yeşil toprak. Trifaze tesisatta fazlar kahverengi (L1), siyah (L2) ve gri (L3) olarak ayrılır. Sarı-yeşil yalnızca koruma iletkenidir; başka hiçbir görev için kullanılamaz. Nötr tehlikesiz bir hat değildir; koptuğunda üzerinde gerilim oluşabilir. Sahada kırmızı damar çoğunlukla fazdır; eski binalarda renk uygulaması tutarsız olduğundan damar kimliği multimetreyle doğrulanır.

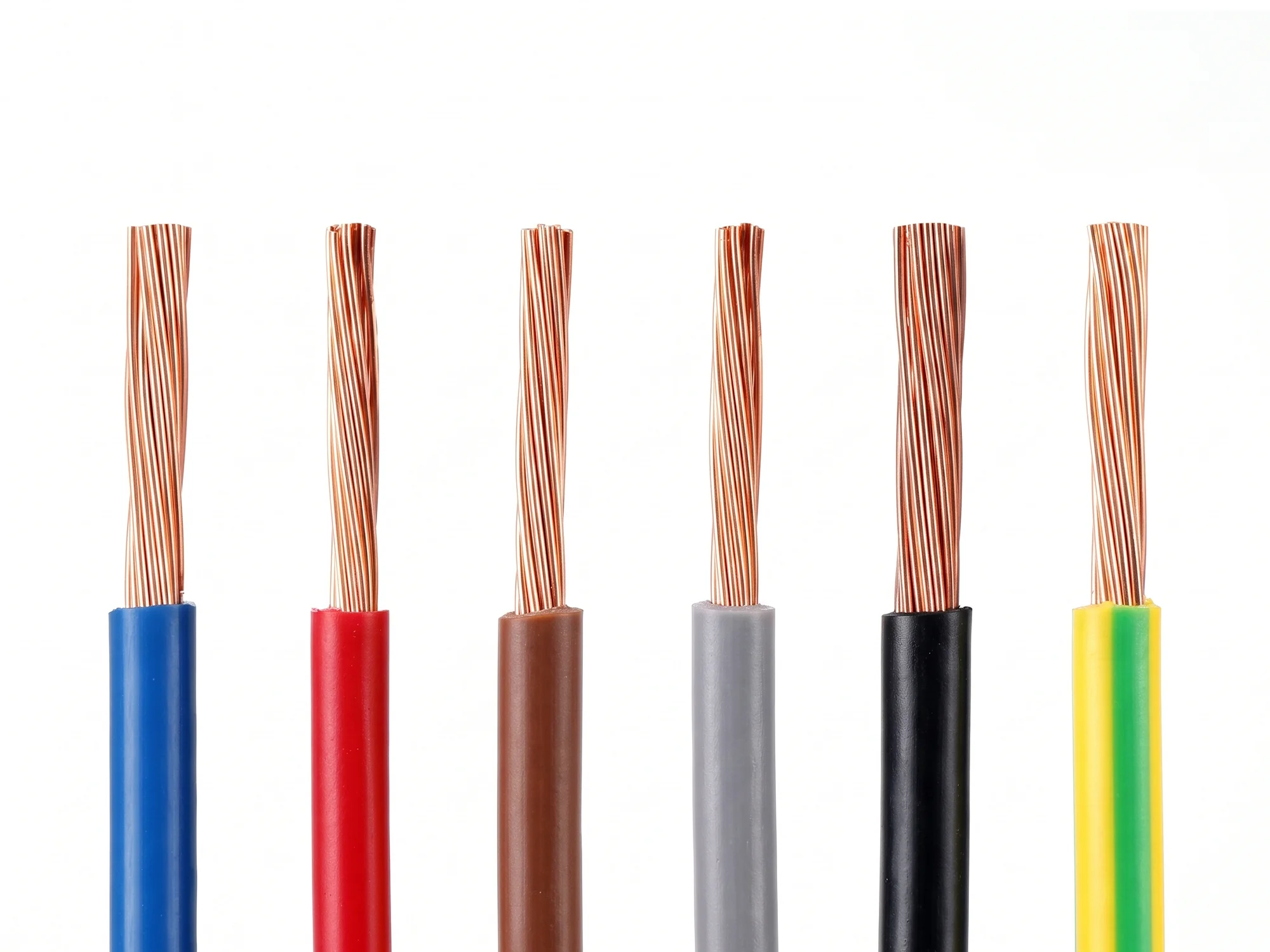

Elektrik Kablo Renkleri ve Anlamları
Tesisat iletkenlerinin renkleri TS EN 60445 standardıyla (uluslararası karşılığı IEC 60445) tanımlanır; hazır kabloların damar renk dizilimi de TS HD 308 S2 ile uyumludur. Standardın amacı basittir: bir damarın rengine bakan herkes, o damarın görevini sözsüz anlayabilmelidir. Tek fazlı konut tesisatında bu dil üç renkten oluşur.
| Renk | Görev | Harf işareti |
|---|---|---|
| Kahverengi | Faz (enerjili iletken) | L |
| Mavi | Nötr (dönüş iletkeni) | N |
| Sarı-yeşil çizgili | Toprak (koruma iletkeni) | PE |
Harf işaretleri, renklerin şema ve klemens üzerindeki karşılığıdır. Prizin veya cihazın arkasında L, N ve PE (ya da toprak sembolü) yazan terminaller görürsünüz; renkler bu harflerle eşleşir.
Bu üçlüyle evin her noktasında karşılaşırsınız: buat içindeki ek noktalarında, priz ve anahtar arkalarında, avize bağlantısında ve panodaki klemens sıralarında. Renk kodunun değeri de bu yaygınlıktan gelir. Tesisatın hangi noktası açılırsa açılsın, damarların görev dağılımı aynı dille okunur ve nokta nokta not tutmaya gerek kalmaz.
Bir ad karışıklığını baştan ayıralım. Bu yazının konusu 230 V elektrik tesisatındaki iletken renkleridir. İnternet kablosu (Cat5, Cat6), ethernet ve USB kablolarının içindeki renkli damarlar ise veri sinyali taşır ve tamamen farklı bir renk şemasına sahiptir.
O damarların turuncu, yeşil ve mavi çiftleri veri iletim standartlarıyla tanımlanır; elektrik tesisatındaki görev renkleriyle hiçbir ilişkisi yoktur. İki şemayı birbirine karıştırmak, iki ayrı mesleğin terimlerini karıştırmak gibidir.
Faz Rengi: Kahverengi Neyi Söyler?
Kahverengi damar fazı, yani şebekeden gelen enerjili iletkeni taşır. Faz hattının en önemli özelliği süreklilik ihtimalidir: anahtar kapalı olsa bile fazın bir bölümü gerilim altında kalabilir. Anahtar yalnızca kendi kontrol ettiği kolu keser; buata kadar gelen ana faz hattı enerjili kalmaya devam eder.
Bu yüzden kahverengi damarla karşılaşan kişi, hattı her zaman enerjili varsaymalıdır. “Anahtarı kapattım, güvendeyim” varsayımı, faz hattının hangi noktadan kesildiğini bilmeden yapılırsa yanıltıcıdır. Güvenli çalışmanın ön şartı, ilgili devrenin sigortasını panodan indirmek ve hattın enerjisiz olduğunu ölçümle doğrulamaktır.
Tek fazlı tesisatta fazın standart rengi kahverengidir. Ancak anahtar tesisatlarında bir istisna görürsünüz: anahtar ile lamba arasındaki dönüş hattında siyah veya gri damar kullanılabilir. Bu damar da anahtardan çıkan bir faz koludur; rengi farklı olsa da anahtar açıkken gerilim taşır. Aynı düzen, iki noktadan kumandalı vavien anahtar tesisatındaki irtibat damarları için de geçerlidir; bağlantının ayrıntısı o rehberde anlatılır.
Kırmızı Kablo Faz mı?
Güncel renk kodunda kırmızıya atanmış bir görev yoktur; buna rağmen Türkiye sahasında en sık karşılaşılan faz rengi kırmızıdır. Kahverengi bu görevi standartla birlikte devralmıştır; öncesinde fazın yerleşik rengi kırmızıydı. Boru içine tek damarlı kablo çekilen sıva altı tesisatlarda bu alışkanlık bugün de sürer; aydınlatma hatlarında anahtar dönüş damarı olarak da kırmızı sıkça kullanılır. Bu yüzden pratik kural nettir: kırmızı damar gördüğünüzde faz varsayın ve ölçmeden dokunmayın.
Araç ve elektronik dünyasındaki kırmızı ise ayrı bir dildir; doğru akım (DC) kablolarında kırmızı artı kutbu gösterir. O şemanın 230 V tesisat renk koduyla ilişkisi yoktur.
Nötr Rengi: Mavi Neden Karıştırılır?
Mavi damar nötrü, yani devrenin dönüş iletkenini taşır. Akım fazdan cihaza gider, işini yapar ve nötr üzerinden şebekeye döner. Normal çalışmada nötr ile toprak arasındaki gerilim sıfıra yakındır; sorun da tam bu noktada başlar.
Sıfıra yakın gerilim, yaygın ve tehlikeli bir yanılgı doğurur: “nötrden çarpılmaz”. Bu cümle yanlıştır. Nötr, şebekeye bağlı olduğu sürece bir dönüş yoludur ve koşullar değiştiğinde üzerinde gerilim oluşur. En kritik senaryo nötr kopmasıdır: yük altındaki bir devrede nötr koptuğunda, kopma noktasının cihaz tarafındaki bölümü faz üzerinden beslenmeye devam eder. O anda mavi damar, kahverengi damarla aynı gerilimi taşıyabilir.
Ayrıca çok devreli tesisatlarda nötr hatları ortak noktalarda birleşir. Bir devrenin sigortasını kapatmış olmanız, o buattaki mavi damarın başka bir devreden dönüş akımı taşımadığını garanti etmez. Sonuç olarak mavi damar, “daha az tehlikeli” damar değildir; enerji kesilmeden ve ölçülmeden faz gibi ele alınır.
Toprak Rengi: Sarı-Yeşilin Dokunulmazlığı
Sarı-yeşil çizgili damar, koruma iletkenidir (PE) ve tek bir görevi vardır: arıza anında kaçak akımı insan yerine toprağa taşımak. Bir cihazın gövdesine faz kaçağı olduğunda, akım bu hat üzerinden toprağa akar ve panodaki kaçak akım rölesi devreyi keser; koruma bu ikilinin ortak çalışmasıyla sağlanır. Topraklama sisteminin bütünü, elektrotlar ve direnç değerleri topraklama rehberimizde ayrıntılı anlatılır.
Bu rengin kuralı kesindir ve pazarlığa kapalıdır: sarı-yeşil damar yalnızca koruma iletkeni olarak kullanılabilir. Elde başka damar kalmadı diye sarı-yeşili faz veya nötr olarak kullanmak, tesisatın renk dilini zehirler. O tesisata yıllar sonra bakan kişi, sarı-yeşile dokunmanın güvenli olduğunu varsayar; bu varsayımın bedeli elektrik çarpmasıdır. Ters yönü de aynı derecede yasaktır: koruma iletkeni olarak sarı-yeşil dışında bir renk seçilmez.
3 Faz Kablo Renkleri: L1, L2, L3
Trifaze beslemede tek faz yerine üç ayrı faz bulunur ve her biri kendi rengini taşır. Güncel kod, üç fazı birbirinden ayırt etmeyi de standartlaştırmıştır.
| İletken | Renk | İşaret |
|---|---|---|
| Faz 1 | Kahverengi | L1 |
| Faz 2 | Siyah | L2 |
| Faz 3 | Gri | L3 |
| Nötr | Mavi | N |
| Toprak | Sarı-yeşil | PE |
Gerilim ilişkisi de bilinmelidir: herhangi bir faz ile nötr arasında 230 V, iki faz arasında ise 400 V bulunur. Yani trifaze bir hatta siyah ile gri damar arasındaki gerilim, kahverengi ile mavi arasındakinden belirgin şekilde yüksektir. Üç fazın ayrı renkler taşıması, pano tarafında yük dağılımının ve faz sırasının takip edilebilmesini de sağlar.
Trifaze besleme konutta nadirdir; asansörlü binaların ortak alanlarında, atölyelerde, iş yerlerinde ve yüksek güçlü makine beslemelerinde kullanılır. Hangi yapının hangi beslemeyle çalıştığını ve iki sistemin farklarını monofaze ve trifaze karşılaştırma rehberinde bulabilirsiniz.
Damar Sayısına Göre Renk Dizilimi
Bir kablonun içindeki damar sayısı, o kablonun hangi devre için tasarlandığını söyler. Renk dizilimi damar sayısıyla birlikte değişir ve her dizilim belirli bir kullanım senaryosuna karşılık gelir.
| Damar sayısı | Renkler | Tipik kullanım |
|---|---|---|
| 2 damarlı | Kahverengi + mavi | Topraksız devre, anahtar hattı |
| 3 damarlı | Kahverengi + mavi + sarı-yeşil | Priz ve aydınlatma |
| 4 damarlı | Kahverengi + siyah + gri + sarı-yeşil | Trifaze, nötrsüz |
| 5 damarlı | Üç faz + mavi + sarı-yeşil | Trifaze tam besleme |
Kablo etiketlerindeki 3x1,5 veya 3x2,5 gibi gösterimlerde ilk sayı damar sayısını belirtir; 3x2,5, üç damarlı bir kabloyu anlatır. İkinci sayının anlamı, kesit seçimi ve akım kapasitesi bu yazının konusu değildir; o tarafın tamamını TTR kablo rehberinde bulabilirsiniz.
Konutta en sık kullanılan yapı üç damarlı olandır. Priz hattı da aydınlatma sortisi de faz, nötr ve koruma iletkenini birlikte taşır. İki damarlı kablo yalnızca koruma iletkeni gerektirmeyen ara bağlantılarda, örneğin anahtar ile lamba arasındaki kesintili hatlarda yer bulur.
Priz Bağlantısında Kablo Renkleri
Renk bilgisinin en sık arandığı yer priz arkasıdır. Topraklı bir prizde üç terminal bulunur ve eşleme şöyledir: kahverengi damar faz klemensine (L), mavi damar nötr klemensine (N) bağlanır. Sarı-yeşil damar ise ortadaki toprak terminaline gider. Toprak terminali, prizin içindeki yaylı kelepçelere giden bağlantıdır.
Aynı renk dili cihaz tarafında da geçerlidir. Bir fişin veya cihaz kablosunun içini açtığınızda yine kahverengi, mavi ve sarı-yeşil damarlarla karşılaşırsınız. Üretici, cihazın iç bağlantısını bu koda göre yapmıştır; fiş değişiminde damarların aynı düzenle terminallere gitmesi gerekir.
Schuko (topraklı) priz sisteminde faz ve nötrün sağda mı solda mı olduğu pratikte simetriktir. Fiş her iki yönde de takılabildiği için cihaz tarafında faz ile nötr yer değiştirebilir; sistem bunu sorunsuz tolere eder. Toprak bağlantısı ise bu simetrinin dışındadır: konumu sabittir ve hiçbir koşulda faz veya nötrle yer değiştiremez. Aynı eşleme, kendi uzatma kablosunu kuran kullanıcı için de birebir geçerlidir; fiş ve priz gövdesindeki terminaller uzatma kablosu yapım rehberinde anlatılan düzenle bağlanır.
Terminale bağlanan damarın vidası tam sıkılmalıdır; gevşek bırakılan klemens, yük altında ısınan bir direnç noktasına dönüşür. Bu eşlemeyi bilmek, sökme takma işlemine girişmek için değil, tesisatınızı tanımak ve ustanın işini kontrol edebilmek için değerlidir; işlemin kendisi aşağıdaki güvenlik sınırına tabidir.
Doğru renk düzeninde kablo, priz ve anahtar tedariki için Antalya’daki mağazamıza uğrayabilir, proje ve stok bilgisi için iletişim sayfamızdan bize ulaşabilirsiniz.
Eski Tesisatlarda Renkler: Standarda Güvenme
Buraya kadar anlatılan düzen, güncel standardın dünyasıdır. Türkiye’deki bina stoğunun önemli bölümü ise bu standarttan önce kablolanmıştır ve o dönemin renk uygulaması tutarsızdır. Eski bir buatı açtığınızda karşınıza çıkan tablo, yukarıdaki tablolara benzemeyebilir.
Sahada karşılaşılan örnekler çeşitlidir. Eski tesisatın en yerleşik alışkanlığı fazın kırmızı olmasıdır; kahverengi bu görevi sonradan devralmıştır. Nötr için siyah veya gri kullanılmış tesisatlar vardır; oysa bugünün kodunda siyah ve gri birer faz rengidir. Bu ters düşme, eski buatlarda en tehlikeli karışıklığı yaratır: dünün nötr rengi, bugünün faz rengidir. Faz için beyaz kullanımına, hatta iki damarı da aynı renkte olan hatlara rastlanır. Bu örnekleri bir “eski standart tablosu” olarak ezberlemek mümkün değildir; çünkü ortada tek bir eski standart yoktur, dönemin ustasının elindeki malzeme ve alışkanlığı vardır.
Bu durumun mantıksal sonucu şudur: renk bir niyet beyanıdır, garanti değildir. Kahverengi damar, tesisatı döşeyen kişinin “bu faz olsun” niyetini gösterir. O kişinin kurala uyduğunu, sonradan gelen bir tamircinin düzeni bozmadığını ve ek yerlerinde damarların doğru eşlendiğini garanti etmez. Yeni bir binada bu güven makul bir başlangıç noktasıdır; eski bir binada ise renk yalnızca bir ipucudur.
Kısmen yenilenmiş tesisatlar bu belirsizliği daha da büyütür. Türkiye’deki pek çok eski binada mutfak veya banyo tadilatı sırasında hatların bir bölümü yeni renk koduyla çekilmiş, geri kalanı eski haliyle bırakılmıştır. Böyle bir tesisatta aynı buatın içinde iki farklı dönemin renkleri yan yana durur. Yeni görünümlü kahverengi damar standarda uygun olabilir; hemen yanındaki eski gri damarın nötr mü faz mı olduğu ise belirsizdir.
Eski tesisatta damar kimliği renkten okunmaz; ölçümle doğrulanır.
Renk Yetmez: Ölçerek Doğrulama
Faz hangisi sorusunun güvenilir cevabı ölçümden geçer. Pratikte iki araç kullanılır ve ikisinin güvenilirliği aynı değildir.
Kontrol kalemi hızlı bir ön izlenim verir: ucu faza değdiğinde içindeki lamba yanar. Ancak bu araç iki yönde de yanıltabilir. Kapasitif kaçak nedeniyle, enerjisiz veya bağlantısız bir damarda bile ışık verebilir; yalıtkan eldivenle veya kuru zeminde zayıf ışık vermeyebilir. Nötr tarafındaki sorunlarda ise tamamen sessiz kalır. Bu yüzden kontrol kalemi bir ön tarama aracıdır; tek başına karar aracı olarak kullanılmaz.
Güvenilir yöntem multimetre ile gerilim ölçümüdür. Üç ölçüm birlikte yorumlanır: faz ile nötr arasında yaklaşık 230 V, faz ile toprak arasında yaklaşık 230 V okunmalıdır. Nötr ile toprak arasındaki değer ise sıfıra yakın olmalıdır. Bu üçlü desen, damar kimliklerini birlikte doğrular. Örneğin faz-toprak ölçümü 230 V vermiyorsa koruma hattında bir süreklilik sorunu vardır; nötr-toprak arasında belirgin gerilim varsa nötr tarafında yük veya bağlantı problemi aranır.
Ölçüm yapılırken multimetre AC gerilim (V~) kademesinde olmalıdır; yanlış kademe hem yanlış okuma hem de cihaz hasarı riski taşır. Doğrulanan damarın ucuna renkli bant veya etiket sarmak da yerleşik bir saha alışkanlığıdır. Bu etiket, aynı buata bir sonraki bakışta ölçümü tekrarlama ihtiyacını azaltır ve tesisatın renk dilindeki boşluğu kapatır.
Ölçüm tekniğinin ayrıntısı, şebeke geriliminin normal aralığı ve sınır dışı değerlerin anlamı voltaj sorunları rehberinde ayrı bir bütün olarak anlatılır.
Güvenlik notu: Bu içerik genel bilgilendirme amaçlıdır. İletken kimliğinin belirlenmesi, priz ve anahtar bağlantısı ile tesisat üzerindeki her türlü işlem, hattın enerjisi kesildikten sonra yetkili elektrik teknisyeni veya elektrik mühendisi tarafından, yürürlükteki yönetmeliklere uygun şekilde yapılmalıdır. Yetkisiz müdahale can ve mal güvenliği açısından risk taşır.
Sonuç
Renk kodunun özü üç satıra sığar: kahverengi faz, mavi nötr, sarı-yeşil toprak. Trifaze tesisatta bu üçlüye siyah (L2) ve gri (L3) eklenir; fazlar arasında 400 V bulunduğunu unutmayın. Bu kodu ezberlemek, tesisatla ilgili her konuşmanın ortak dilini öğrenmek demektir.
Kodun iki sert kuralı vardır. Birincisi sarı-yeşilin dokunulmazlığıdır: bu renk yalnızca koruma iletkenidir ve başka görev verilemez. İkincisi nötrün masum olmadığıdır: mavi damar da koşullara göre gerilim taşır ve fazla aynı ciddiyetle ele alınır.
Son kural ise kodun sınırını çizer. Yeni ve projeli tesisatta renkler güvenilir bir rehberdir; eski binada yalnızca ipucudur. Karar vermeden önce damar kimliğini multimetreyle doğrulayın, doğrulamayı ve işlemi yetkili teknisyene bırakın.
Kaynaklar
-
IEC 60445:2021, Temel ve güvenlik prensipleri - Ekipman terminallerinin ve iletkenlerin tanımlanması, renk ve alfanümerik işaretleme kuralları, Uluslararası Elektroteknik Komisyonu (IEC).
-
TS EN 60445, İnsan-makine arayüzü, işaretleme ve tanımlama - İletken renkleri ve terminal işaretleri, Türk Standardları Enstitüsü (TSE).
-
Elektrik İç Tesisleri Yönetmeliği (Resmi Gazete: 4 Kasım 1984, sayı 18565), T.C. Mevzuat Bilgi Sistemi.
