Topraklama Nedir? Topraklama Kablosu ve Topraklama Sistemi Rehberi

Öne Çıkan Bilgiler: Topraklama, elektrik tesisatlarında insan hayatını koruyan en temel güvenlik önlemidir. Topraklama kablosu sarı-yeşil renk koduyla tanınır ve faz iletkeninin kesitine göre boyutlandırılır. Kaçak akım rölesi bulunan konut tesisatlarında topraklama direnci 200 ohm’u, rölesiz tesisatlarda 4 ohm’u geçmemelidir. Türkiye’de TT tipi topraklama sistemi yaygın olarak kullanılır. Topraklama ölçümü yılda en az bir kez yetkili mühendis tarafından yapılmalı ve raporlanmalıdır.

Topraklama Nedir?

Topraklama, elektrikli cihazların metal gövdeleri ile toprak arasında iletken bir bağlantı kurulması işlemidir. Bu bağlantı sayesinde olası bir arızada oluşan kaçak akım, insan vücudundan geçmek yerine düşük dirençli topraklama iletkeni üzerinden toprağa akar.

Normal çalışma koşullarında cihaz gövdeleri gerilim taşımaz. Ancak yalıtım bozulması, kablo hasarı veya nem gibi nedenlerle faz iletkeni ile gövde arasında istenmeyen bir temas oluşabilir. Topraklanmamış bir cihaza dokunan kişi bu kaçak akıma maruz kalır ve elektrik çarpması yaşar. Topraklama sistemi tam da bu senaryoyu önlemek için vardır: akım, insan yerine düşük dirençli yolu tercih eder ve koruma cihazları devreyi anında keser.

Topraklamanın bir diğer önemli görevi potansiyel dengelemedir. Binadaki tüm metal boru, radyatör, duş teknesi ve cihaz gövdeleri aynı topraklama barasına bağlanır; böylece aralarındaki gerilim farkı sıfıra iner. Farklı metal yüzeylere aynı anda dokunan bir kişi tehlikeli bir gerilimle karşılaşmaz.

Konutlardan sanayi tesislerine, hastanelerden inşaat şantiyelerine kadar elektriğin kullanıldığı her ortamda topraklama zorunludur. Türkiye’de Elektrik İç Tesisat Yönetmeliği ve ilgili standartlar, topraklama sisteminin tasarımını ve uygulamasını ayrıntılı biçimde düzenler.

---

Topraklama Neden Önemlidir?

Normal koşullarda varlığı hissedilmez; ancak bir arıza anında insan hayatını, cihazları ve binayı koruyan bu sistemdir. Topraklamanın neden vazgeçilmez olduğunu üç temel başlıkta ele alalım.

İnsan Hayatını Koruma

İnsan vücudundan geçen 30 miliamper (mA) düzeyindeki bir akım bile kalp ritim bozukluğuna yol açabilir. Doğru çalışan bir topraklama sistemi, kaçak akım rölesi (artık akım anahtarı) ile uyum içinde çalışarak bu riski ortadan kaldırır. Kaçak akım rölesi 30 mA ve üzerindeki kaçağı algıladığında devreyi 30 milisaniye gibi kısa bir sürede keser.

Adım gerilimi ve dokunma gerilimi de topraklamayla doğrudan ilişkili kavramlardır. Topraklama direnci düştükçe arıza anında gövdeler üzerindeki gerilim de düşer. Böylece bir cihaza dokunan ya da yakınında yürüyen kişi tehlikeli bir akıma maruz kalmaz.

Cihaz ve Ekipman Koruması

Yıldırım düşmesi, şebeke dalgalanmaları ve anahtarlama darbeleri gibi geçici aşırı gerilimler, elektronik cihazlara ciddi zarar verebilir. Topraklama bu fazla enerjiyi kontrollü şekilde toprağa yönlendirir.

Bilgisayar, sunucu, tıbbi cihaz ve endüstriyel otomasyon ekipmanları gibi hassas sistemler, düzgün bir topraklama olmadan doğru çalışamaz. Elektromanyetik parazitlerin (EMI) azaltılmasında da topraklama belirleyici rol oynar. Yetersiz topraklanmış sistemlerde sinyal bozulmaları, veri kayıpları ve beklenmeyen arızalar sıkça karşımıza çıkar.

Yangın Riskinin Azaltılması

Kaçak akım yalnızca insan sağlığını tehdit etmez; yangın riski de oluşturur. Yalıtımı bozulmuş bir kablodaki kaçak, temas noktasında ısınmaya neden olur ve zamanla ahşap, plastik veya yalıtım malzemesi gibi yanıcı maddeleri tutuşturabilir.

Topraklama, bu akımın kontrollü biçimde dağıtılmasını ve koruma cihazlarının hızla devreye girmesini sağlayarak yangın riskini en aza indirir. İstatistikler, elektrik kaynaklı yangınların önemli bir bölümünün yetersiz veya hatalı topraklamadan kaynaklandığını göstermektedir.

---

Topraklama Çeşitleri

Topraklama, amacına göre dört ana kategoriye ayrılır. Her türün işlevi, uygulama alanı ve teknik gereksinimleri birbirinden farklıdır.

Koruma Topraklaması

Koruma topraklaması, insanları tehlikeli dokunma ve adım gerilimlerine karşı korumak amacıyla uygulanır. Cihazların, panoların, metal muhafazaların ve kablo taşıma sistemlerinin normalde gerilim taşımayan kısımları topraklama iletkenine bağlanır.

Faz iletkeni bir arıza sonucu gövdeye temas ettiğinde akım toprak üzerinden akar; sigorta, şalter veya kaçak akım rölesi devreyi keser. Burada amaç topraklama direncini olabildiğince düşük tutarak gövde üzerindeki gerilimi tehlikeli sınırın altında tutmaktır.

Konutlarda, iş yerlerinde, fabrikalarda ve kamusal alanlarda koruma topraklaması zorunludur. Çamaşır makinesi, bulaşık makinesi, fırın, klima ve elektrik panosu gibi tüm metal gövdeli cihazlar bu sisteme bağlanmalıdır.

İşletme Topraklaması

İşletme topraklaması, şebekenin normal çalışması için gereklidir. Alçak gerilim dağıtım transformatörlerinin nötr (yıldız) noktası bu yöntemle toprağa bağlanır ve şebekenin referans gerilim noktası oluşturulur. Faz-nötr arasındaki gerilim bu sayede kararlı kalır.

İki uygulama biçimi vardır:

• Dirençsiz işletme topraklaması: Nötr nokta doğrudan toprağa bağlanır. Alçak gerilim şebekelerinde standart uygulamadır.
• Dirençli işletme topraklaması: Nötr nokta, omik, endüktif veya kapasitif bir direnç üzerinden toprağa bağlanır. Orta gerilim sistemlerinde tercih edilir.

Fonksiyon Topraklaması

Fonksiyon topraklaması, güvenlik değil performans odaklı bir uygulamadır. Bir cihazın veya tesisin beklenen işlevi doğru biçimde yerine getirmesi için tasarlanır.

Telekomünikasyon altyapıları, bilgisayar ağları, stüdyo sistemleri, tıbbi görüntüleme cihazları ve hassas ölçüm aletleri bu topraklama türüne ihtiyaç duyar. Elektromanyetik parazitlerin bastırılması, sinyal kalitesinin korunması ve doğru ölçüm alınabilmesi ancak uygun fonksiyon topraklamasıyla mümkün olur.

Yıldırımdan Korunma Topraklaması

Yıldırım düşmesi sırasında oluşan akım 200.000 ampere kadar çıkabilir ve binaya ciddi hasar verebilir. Yıldırımdan korunma topraklaması, paratonerin yakaladığı bu devasa enerjiyi kontrollü biçimde toprağa aktarır.

Paratoner sistemi, çatıdaki yakalama uçlarından iniş iletkenleri aracılığıyla topraklama elektrotlarına kadar uzanan bütünleşik bir yapıdır. Bu sistemde direnç değeri 10 ohm’un altında tutulmalıdır. Yüksek binalar, sanayi tesisleri, yakıt depoları ve patlayıcı madde bulunan alanlar bu korumaya öncelikli olarak ihtiyaç duyar.

Topraklama malzemesi tedariki için iletişim sayfamızdan bize ulaşabilirsiniz. Topraklama çubuğu, kablo, bara ve bağlantı elemanlarında ihtiyacınıza uygun ürünleri sunmaktan memnuniyet duyarız.

---

Topraklama Kablosu Nedir?

Topraklama kablosu, cihaz gövdelerini topraklama barasına ve oradan elektroda bağlayan iletkendir. Arıza anında kaçak akımın toprağa ulaşmasını sağlayan bu kablo, sistemin en görünür bileşenidir.

Sarı Yeşil Kablo: Renk Kodu ve Anlamı

Uluslararası IEC 60446 standardına göre topraklama kablosu sarı-yeşil çizgili renk koduyla tanınır. Türkiye dahil Avrupa genelinde bu renk yalnızca topraklama iletkeni (PE) için ayrılmıştır; başka bir amaçla kullanılamaz.

Elektrik tesisatında kablo renklerinin doğru uygulanması can güvenliği açısından belirleyicidir:

• Sarı-yeşil: Topraklama (koruma) iletkeni (PE)
• Mavi: Nötr iletken (N)
• Kahverengi, siyah, gri: Faz iletkenleri (L1, L2, L3)

Tesisatta gördüğünüz sarı-yeşil kablo her zaman topraklama iletkenidir. Bu kablonun kesilmesi, sökülmesi veya farklı bir işlev için kullanılması kesinlikle kabul edilemez.

Topraklama Kablosu Kesit Seçimi

Kesit, faz iletkeninin boyutuna bağlı olarak belirlenir. Yetersiz kesitli bir kablo arıza akımını taşıyamaz ve korumayı işlevsiz bırakır. Aşağıdaki tablo bu ilişkiyi özetler:

Uygulamada genellikle NYA tipi (tek damarlı, PVC yalıtımlı) bakır iletkenler tercih edilir. Konut tesisatlarında 2,5 mm², 4 mm² ve 6 mm² kesitler yaygındır; ana topraklama hattında ise 16 mm² ve üzeri kullanılır.

Bakır bu kabloların standart malzemesidir. Yüksek iletkenliği, korozyona dayanıklılığı ve mekanik mukavemeti bakırı öne çıkarır. Alüminyum bazı özel uygulamalarda yer bulsa da konut ve ticari tesisatlarda bakır tercih edilmelidir. Topraklama kablosu tedariki için Haşçelik Kablo ve HES Kablo ürün yelpazemizi inceleyebilirsiniz.

Topraklama Kablosunda Dikkat Edilecek Noktalar

• Topraklama iletkeni hiçbir koşulda anahtar veya sigorta ile kesilemez; her zaman kesintisiz olmalıdır.
• Bağlantılar vida, kelepçe veya kaynak yöntemiyle sağlam şekilde yapılmalıdır. Gevşek bir bağlantı yüksek direnç noktası oluşturur ve korumayı zayıflatır.
• Mekanik hasar riski bulunan güzergahlarda kablo koruma borusu veya kanal kullanılmalıdır.
• Sıcak su boruları ve ısıtma tesisatı gibi ısı kaynaklarından uzak tutulmalıdır.
• Bağlantı noktalarında oksitlenmeyi önlemek için kontak yağı veya gres uygulanabilir; periyodik kontrol ihmal edilmemelidir.

---

Topraklama Elektrotları

Topraklama elektrodu, sistemin toprağa temas eden ve kaçak akımı toprak kütlesine yayan bileşenidir. Elektrot türü seçimi zemin yapısına, toprak direncine ve projenin teknik gereksinimlerine göre yapılır.

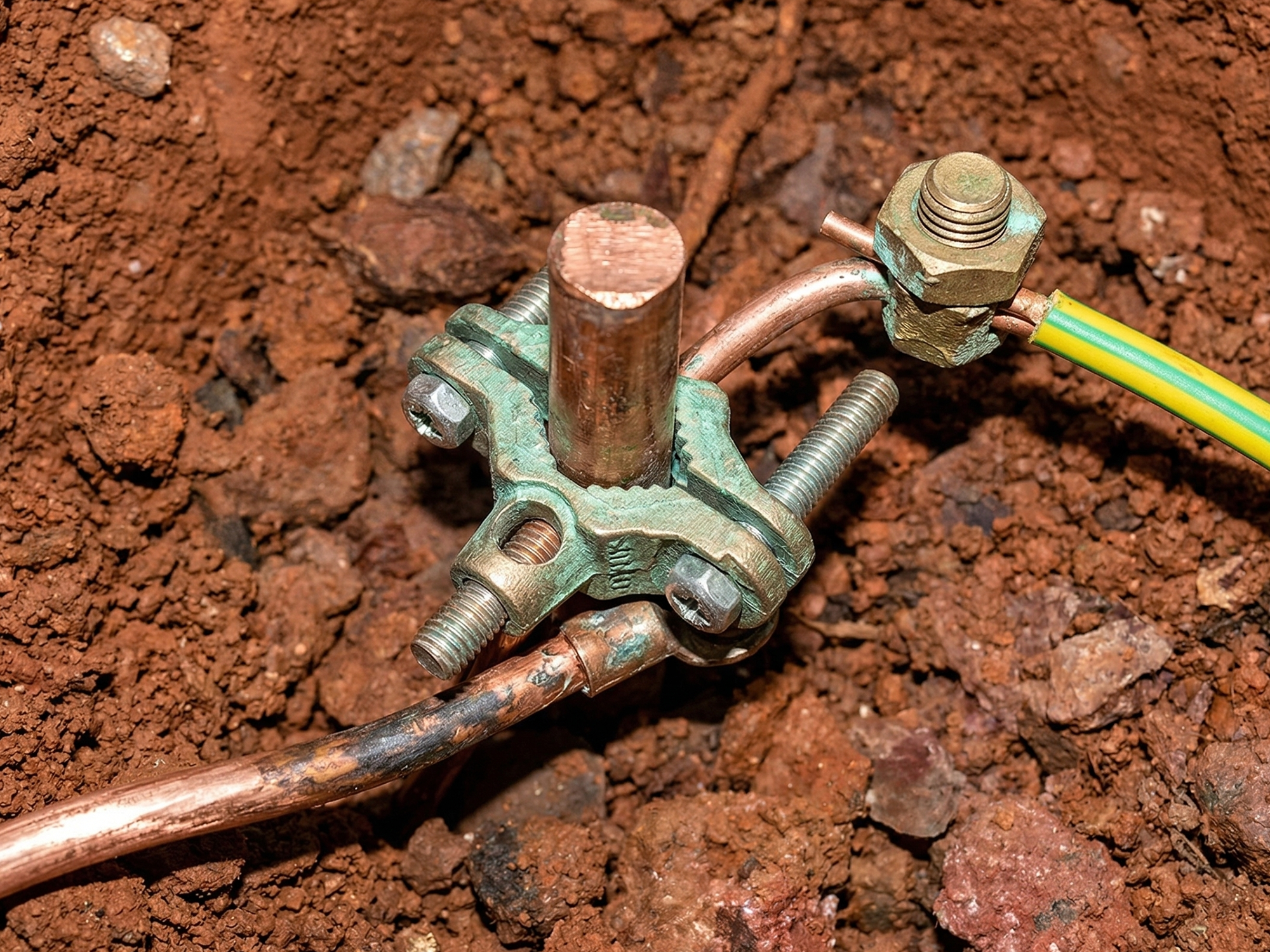

Çubuk Elektrot

En yaygın topraklama elektrodu türüdür. Bakır kaplı çelik veya dolu bakır çubuklardan üretilir; standart boyları 1,5 ile 3 metre arasında değişir ve toprağa çakılarak monte edilir.

Çap seçimi, alandaki akım yoğunluğuna göre 14 mm ile 20 mm arasında yapılır. Birden fazla çubuk kullanıldığında aralarındaki mesafe en az çubuk boyunun 2 katı olmalıdır - örneğin 2 metrelik çubuklar arasında en az 4 metre açıklık bırakılır.

Konut, ticari bina ve küçük sanayi tesisatlarında sıkça tercih edilir. Montajı kolay, az yer kaplayan ve toprak direncinin düşük olduğu bölgelerde etkili bir çözümdür.

Levha Elektrot

Dolu veya delikli metal levhalardan üretilir. Bakır levha en az 1,5 mm, galvanizli çelik levha en az 3 mm kalınlığında olmalıdır; yüzey alanı ise minimum 0,5 m² olarak belirlenmiştir.

Çubuk elektroda göre daha geniş temas yüzeyi sunar ve genellikle 2-3 metre derine gömülür. Kayalık veya kurak bölgelerde, toprak direncinin yüksek olduğu alanlarda tercih edilir. Dezavantajı, kazı gerektirmesi nedeniyle montaj maliyetinin daha yüksek olmasıdır.

Şerit Elektrot

Yatay olarak toprağa gömülen bant veya yuvarlak iletkenlerden oluşur. Yuvarlak şerit için minimum çap 8 mm, lama için minimum boyut 25x3 mm ve toplam uzunluk en az 20 metredir.

Bina temel topraklamasında (temel topraklayıcı) sıkça kullanılan bu tür, temel kazısı sırasında beton altına galvanizli şerit çelik veya bakır iletken döşenerek uygulanır. Binanın temel betonu bu sayede doğal bir topraklama elemanına dönüşür.

Yıldız, halka veya göz biçiminde düzenlenebilen şerit elektrotlar, bina çevresine halka şeklinde döşenen ihata elektrodu olarak da karşımıza çıkar.

Topraklama elektrodu, kablo ve bağlantı malzemeleri tedariki için iletişim sayfamız üzerinden bize ulaşabilirsiniz.

---

Topraklama Sistemleri: TT, TN ve IT

Elektrik dağıtım şebekeleri, topraklama bağlantı biçimine göre üç ana sisteme ayrılır. TS HD 60364 (IEC 60364) standardındaki bu sınıflandırmada harfler şu anlamlara gelir:

• Birinci harf - Güç kaynağının (transformatör) toprakla ilişkisi: T = doğrudan topraklanmış, I = topraktan yalıtılmış
• İkinci harf - Tesisat tarafının toprakla ilişkisi: T = bağımsız toprak elektrodu, N = kaynağın topraklama noktasına bağlı

TT Sistemi

Türkiye’de konut ve ticari binalarda en yaygın kullanılan topraklama sistemidir. Transformatörün nötr noktası kendi elektrodu üzerinden topraklanırken, tesisat tarafındaki gövdeler ayrı bir elektrot aracılığıyla bağımsız biçimde topraklanır.

Kaynak ve tesisat topraklamasının birbirinden bağımsız olması, TT sistemlerinde kaçak akım rölesi kullanımını zorunlu kılar. Röle olmadan yalnızca topraklama direncinin yeterli koruma sağlaması güçtür. Kurulumu nispeten basittir ve mevcut binaların büyük çoğunluğu bu sistemle donatılmıştır.

TN Sistemi (TN-S, TN-C, TN-C-S)

Tüm gövdeler koruma iletkeni (PE) aracılığıyla doğrudan transformatörün topraklanmış nötr noktasına bağlanır. Üç alt türü vardır:

• TN-S: Nötr (N) ve koruma (PE) iletkenleri tesisatın tamamında ayrı çekilir. En güvenli TN türüdür; hassas elektronik sistemlerin bulunduğu tesisatlarda tercih edilir.
• TN-C: Nötr ve koruma işlevi tek iletken (PEN) üzerinden yürütülür. Kablo tasarrufu sağlar; ancak PEN kopması durumunda gövdeler gerilim altında kalabilir. 10 mm²’nin altındaki kesitlerde kullanımı yasaktır.
• TN-C-S: Şebekenin bir kısmında TN-C, tesisat tarafında TN-S olarak çalışan hibrit çözümdür. Yeni yapılarda giderek daha fazla tercih edilmektedir.

Sanayi tesisleri, büyük ticari binalar ve organize sanayi bölgelerinde TN sistemi yaygındır. Arıza akımları yüksek olduğundan sigortalar ve şalterler hızla tepki verir.

IT Sistemi

Güç kaynağının nötr noktası topraktan yalıtılmıştır veya yüksek empedans üzerinden toprağa bağlıdır. Tesisat tarafındaki gövdeler ise bağımsız elektrotlara bağlanır.

En büyük avantajı, ilk arızada devrenin kesilmemesidir. Tek bir toprak arızası oluştuğunda sistem çalışmaya devam eder ve yalıtım izleme cihazı durumu bildirir. Kesintisiz çalışmanın vazgeçilmez olduğu ortamlarda bu özellik belirleyicidir:

• Hastane ameliyathaneleri: Ameliyat sırasında elektrik kesilmesi kabul edilemez.
• Maden ocakları: Nemli ve dar ortamda çift arıza koruması gereklidir.
• Kimya tesisleri: Patlama riski bulunan ortamlarda kontrollü arıza yönetimi şarttır.

İkinci bir arıza oluştuğunda ise koruma cihazları devreyi keser; bu yüzden ilk arıza en kısa sürede giderilmelidir.

---

Topraklama Direnci ve Ölçümü

Topraklama direnci, sistemin etkinliğini belirleyen en temel parametredir. Değer ne kadar düşükse, kaçak akım o kadar hızlı toprağa ulaşır ve koruma o kadar güçlü olur.

Topraklama Direnci Nedir?

Topraklama elektrodu ile referans toprak (sonsuz uzaklıktaki toprak kütlesi) arasındaki elektriksel dirençtir. Elektrot direnci, elektrot-toprak temas direnci ve toprak yayılma direncinin toplamından oluşur; pratikte en belirleyici bileşen toprak yayılma direncidir.

Bu değeri etkileyen başlıca faktörler:

• Toprak türü: Killi zemin düşük, kumlu ve kayalık zemin yüksek direnç sunar.
• Nem oranı: Nem arttıkça direnç düşer; kurak dönemlerde belirgin biçimde yükselir.
• Sıcaklık: Donmuş toprakta direnç çok yüksek seviyelere çıkar.
• Elektrot derinliği: Daha derin katmanlarda nem genellikle artar, direnç azalır.
• Elektrot yüzey alanı: Geniş yüzey, akımın daha rahat dağılmasını sağlar.
• Mineral içeriği: Tuz ve mineral bakımından zengin toprak daha iyi iletkenlik sunar.

Kabul Edilebilir Direnç Değerleri

Elektrik Tesislerinde Topraklamalar Yönetmeliği, tesis türüne göre azami direnç değerlerini şu şekilde belirler:

Kaçak akım rölesi bulunmayan eski tesisatlarda 4 ohm sınırı aşılmamalıdır. Röle mevcut olduğunda 200 ohm’a kadar kabul edilebilir olsa da, düşük direnç her zaman daha güvenilir bir koruma demektir.

Topraklama Direnci Nasıl Ölçülür?

Ölçüm, topraklama ölçüm cihazı (earth resistance tester) ile gerçekleştirilir. En yaygın yöntem olan üç nokta yöntemi (düşme potansiyeli yöntemi) şu şekilde uygulanır:

1. Ölçülecek topraklama elektroduna (E) cihaz bağlanır.
2. Akım elektrodu (C) en az 20 metre uzağa çakılır.
3. Potansiyel elektrodu (P), E ile C arasına, E’den yaklaşık %62 mesafeye yerleştirilir.
4. Cihaz bilinen bir akım göndererek gerilim düşümünü ölçer ve direnci hesaplar.

Bu ölçümü Elektrik Mühendisleri Odası (EMO) üyesi yetkili mühendisler gerçekleştirir ve raporlar. Yılda en az bir kez tekrarlanması gerekir. Mevsimsel değişimler direnci etkilediğinden, ölçümün toprak direncinin en yüksek olduğu kurak dönemde (yaz aylarında) yapılması daha güvenilir sonuç verir.

---

Topraklama Nasıl Yapılır? Adım Adım

Topraklama tesisatı, elektrik projesi kapsamında mühendis tarafından tasarlanır ve yetkili elektrikçiler tarafından uygulanır. İşte genel bir topraklama uygulamasının temel adımları:

Gerekli Malzemeler

• Topraklama elektrodu (bakır kaplı çelik çubuk, levha veya şerit)
• Sarı-yeşil topraklama kablosu (NYA tipi, uygun kesitte)
• Topraklama klemensi ve bağlantı elemanları
• Bakır topraklama barası
• Topraklama ölçüm cihazı
• Kazı ekipmanları
• İletken macun veya kontak yağı
• Topraklama levhası (uyarı işareti)

Uygulama Adımları

1. Zemin etüdü ve elektrot yerinin belirlenmesi: Nemli, killi ve direnci düşük bölgeler tercih edilir. Bina girişine yakın, kolay erişilebilir bir nokta seçilir. Beton, asfalt veya moloz altına elektrot gömülmemelidir.

2. Elektrodun toprağa yerleştirilmesi: Çubuk elektrot, balyoz veya özel çakma aparatıyla dikey olarak toprağa çakılır. Üst uç toprak seviyesinin en az 50 cm altında kalmalıdır. Birden fazla çubuk kullanılıyorsa aralarında çubuk boyunun en az 2 katı mesafe bırakılır.

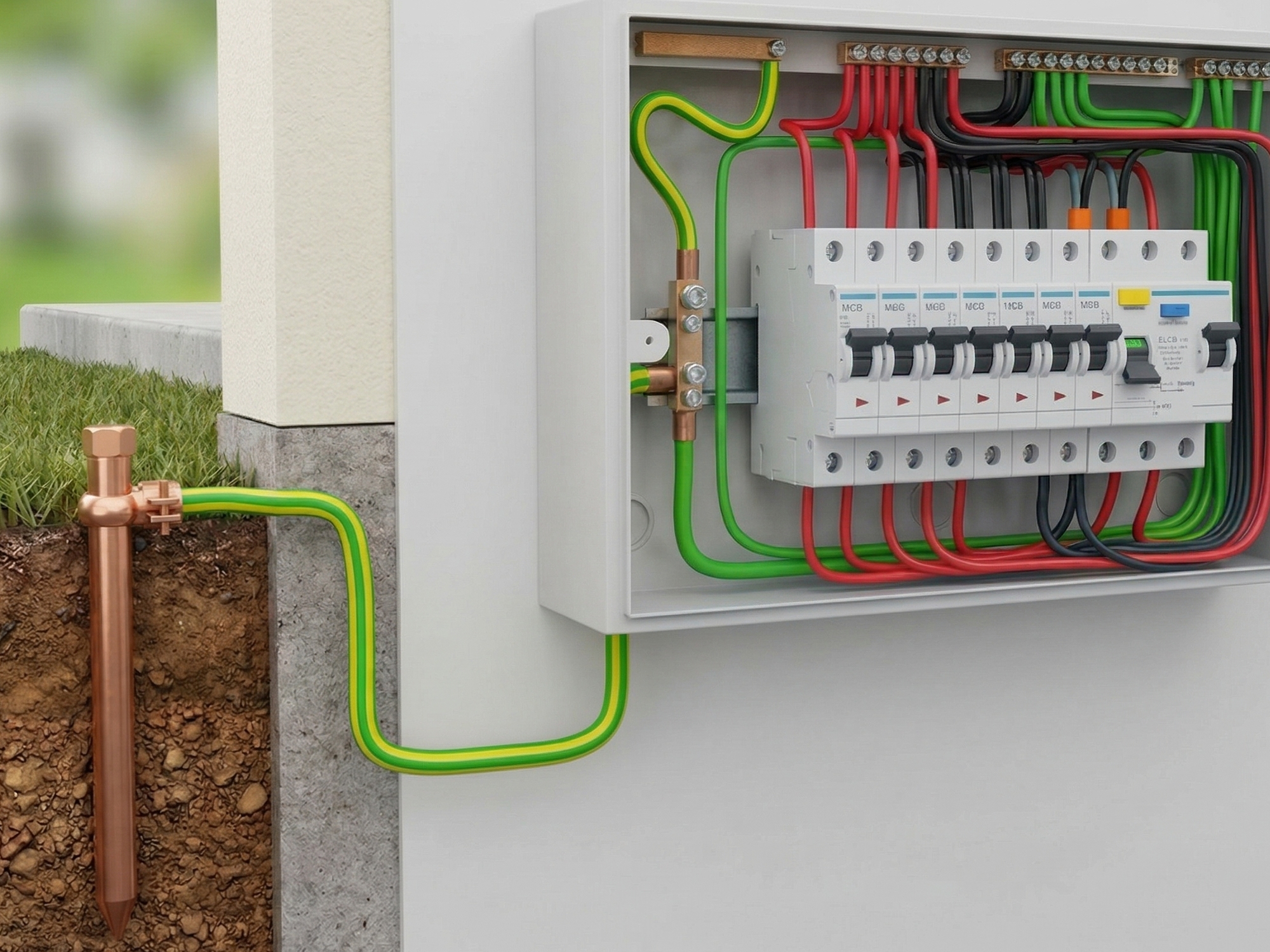

3. Kablo bağlantısının yapılması: Elektrot ile bara arasına uygun kesitte sarı-yeşil kablo çekilir. Bağlantı, özel topraklama klemensiyle mekanik olarak sağlam biçimde yapılır ve temas noktasına iletken macun sürülerek korozyon önlenir.

4. Bara montajı ve potansiyel dengeleme: Ana dağıtım panosundaki bakır topraklama barasına tüm koruma iletkenleri bağlanır. Bara, pano içinde erişilebilir konumda olmalıdır. Binadaki metal borular, radyatörler ve cihaz gövdeleri de bu baraya bağlanarak potansiyel dengeleme tamamlanır.

5. Direnç ölçümü ve doğrulama: Tesisat tamamlandıktan sonra direnç ölçülür. Sonuç yönetmelik sınır değerlerinin altında olmalıdır. Yüksek çıkması durumunda ek elektrot çakılması, toprak iyileştirme (tuz, kömür tozu veya özel topraklama toprağı ekleme) gibi önlemlerle değer düşürülür.

6. Rapor ve belgeleme: Yetkili mühendis, ölçüm tarihi, yöntemi, sonuçları ve uygunluk değerlendirmesini içeren topraklama ölçüm raporu düzenler. Bu rapor yapı kullanma izni başvurusu ve periyodik kontroller için zorunludur.

Profesyonel topraklama tesisatı için gerekli malzeme ve ekipman tedarikinde iletişim sayfamız üzerinden bize ulaşabilirsiniz. Topraklama çubuğu, kablo, bara ve bağlantı elemanlarında geniş ürün yelpazemizle hizmetinizdeyiz.

---

Sık Yapılan Topraklama Hataları

Aşağıdaki hatalar, topraklama sistemini zayıflatır veya tamamen devre dışı bırakır:

• Su borusunu elektrot olarak kullanmak: Eski tesisatlarda yaygın olan bu uygulama, plastik boru kullanımının artmasıyla tehlikeli hale geldi. Hattın herhangi bir noktasına plastik boru takılması devamlılığı keser ve sistem işlevsizleşir.
• Yetersiz elektrot derinliği: Yüzeye yakın gömülen elektrotlar, kurak dönemlerde toprak neminin düşmesiyle birlikte yüksek direnç gösterir. Nemli toprak tabakasıyla sürekli temas şarttır.
• Gevşek veya oksitlenmiş bağlantılar: Elektrot, bara ve gövde bağlantı noktalarındaki gevşeklik veya oksitlenme direnç artışına yol açar. Arıza anında yeterli akım taşınamaz.
• İletkenin anahtar veya sigorta ile kesilmesi: Topraklama iletkeni kesintisiz olmalıdır. Üzerine herhangi bir kesici eleman bağlamak kesinlikle yasaktır ve doğrudan hayati tehlike oluşturur.
• Yetersiz kablo kesiti: Faz iletkenine göre çok ince bir topraklama kablosu arıza akımını taşıyamaz; kablonun ısınmasına, hatta yanmasına yol açabilir.
• Periyodik ölçümü ihmal etmek: Toprak koşulları zamanla değişir - kurak mevsimler, zemin hareketleri ve korozyon direnci artırır. Yılda en az bir ölçüm yaptırmamak, bozulmuş bir sistemi fark edememe anlamına gelir.
• Yüksek direnci görmezden gelmek: Ölçümde sınır aşıldığında ek elektrot, toprak iyileştirme veya elektrot değişimi gibi önlemler derhal alınmalıdır.
• Farklı metalleri doğrudan birbirine bağlamak: Bakır ile alüminyum gibi farklı metallerin doğrudan teması galvanik korozyona neden olur. Bu bağlantılarda uygun bimetal elemanlar kullanılmalıdır.

---

Topraklama Yönetmelikleri ve Standartlar

Türkiye’de topraklama sistemlerinin tasarımı, uygulanması ve denetlenmesi birden fazla yönetmelik ve standartla düzenlenir. Bu kurallara uyum hem yasal zorunluluk hem de can ve mal güvenliği açısından esastır.

Elektrik İç Tesisat Yönetmeliği: Konut, iş yeri ve ticari binaların tesisatında topraklamayı düzenler. İletken kesitleri, elektrot gereksinimleri ve koruma yöntemleri bu yönetmelikte ayrıntılı biçimde açıklanır.

Elektrik Tesislerinde Topraklamalar Yönetmeliği: Alçak, orta ve yüksek gerilim tesislerindeki teknik gereksinimleri belirler. Direnç sınır değerleri, ölçüm yöntemleri ve raporlama kuralları burada yer alır.

Elektrik Kuvvetli Akım Tesisleri Yönetmeliği: Enerji üretim ve dağıtım tesislerinde topraklama koşullarını düzenler.

TS HD 60364 Serisi (IEC 60364): Uluslararası alçak gerilim tesisat standartlarının TSE tarafından uyarlanmış halidir. Topraklama sistemi seçimi, koruma yöntemleri ve uygulama kriterleri bu seride ele alınır.

Periyodik kontrol zorunluluğu: Elektrik tesisatları belirli aralıklarla denetime tabi tutulmalıdır. Topraklama ölçümü bu kontrolün temel bileşenidir; ölçüm ve raporlama EMO üyesi mühendisler veya Serbest Müşavir Mühendis belgeli yetkili kişiler tarafından yapılır. Hazırlanan raporlar yapı kullanma izni, sigorta işlemleri ve resmi denetimler için zorunlu belgeler arasındadır.

---

Sonuç

Topraklama, elektrik tesisatının en temel güvenlik bileşenidir. Doğru tasarlanmış bir sistem insan hayatını elektrik çarpmasına karşı korur, cihazları aşırı gerilimden sakınır ve yangın riskini azaltır. Sarı-yeşil renk koduyla tanınan topraklama kablosu uygun kesitte seçilmeli, hiçbir koşulda kesintiye uğratılmamalıdır.

Çeşitler, elektrot türleri ve TT-TN-IT sistem farklılıklarını bilmek doğru bir tesisatın temelini oluşturur. Direncin yönetmelik sınırlarının altında tutulması ve periyodik ölçümlerle takip edilmesi, uzun vadeli güvenilirliğin anahtarıdır.

Topraklama tesisatı mutlaka yetkili mühendis ve elektrikçiler tarafından projelendirilmelidir. Topraklama kablosu, elektrot, bara ve bağlantı elemanları gibi malzeme ihtiyaçlarınız için bizimle iletişime geçebilirsiniz. Elektrik tesisatıyla ilgili diğer rehberlerimize de göz atabilirsiniz: Hangi Mekanda Hangi Işık Rengi Seçilmeli? Kelvin Rehberi

---

Kaynaklar

• Elektrik İç Tesisat Yönetmeliği, T.C. Resmi Gazete
• Elektrik Tesislerinde Topraklamalar Yönetmeliği, T.C. Resmi Gazete
• TS HD 60364 - Alçak Gerilim Elektrik Tesisleri, Türk Standartları Enstitüsü (TSE)
• IEC 60364 - Low-Voltage Electrical Installations, International Electrotechnical Commission
• IEEE Std 142 (Green Book) - Grounding of Industrial and Commercial Power Systems, IEEE
• TEDAŞ - Elektrik Dağıtım Sektörü Teknik Raporları, tedas.gov.tr
• Elektrik Mühendisleri Odası (EMO) - Topraklama Teknik Kılavuzları, emo.org.tr
