TTR Kablo Nedir? Nerelerde Kullanılır, Nasıl Seçilir?

Öne Çıkan Bilgiler: TTR kablo, çok sayıda ince bakır telden oluşan esnek (bükülgen) iletkene sahip, PVC izoleli ve PVC kılıflı alçak gerilim kablosudur. Uluslararası karşılığı H05VV-F, German (VDE) tip adı ise NYMHY’dir; üçü de aynı kabloyu tanımlar. Anma gerilimi 300/500 volttur ve iç mekanda, kuru veya nemli ortamlarda kullanılır; toprak altına doğrudan gömülmez. Konutta en sık 3x1,5 ve 3x2,5 kesitleri tercih edilir. Kesit seçimi, taşınacak akıma ve döşeme koşullarına göre yapılır; doğru kesit, hattın güvenliğini doğrudan belirler.

TTR Kablo Nedir?

TTR kablo, esnek bakır iletkenli, PVC izoleli ve PVC dış kılıflı çok damarlı bir alçak gerilim kablosudur. İletkeni tek bir kalın telden değil, bir araya getirilmiş çok sayıda ince bakır telden oluşur. Bu yapı kabloyu bükülgen yapar ve dar güzergahlarda, köşelerde ve hareketli bağlantılarda kolay döşenmesini sağlar.

Kablonun her bir damarı ayrı ayrı PVC ile yalıtılır, damarlar bir araya getirilir ve üzerleri ortak bir PVC kılıfla kaplanır. Bu kılıf, iç iletkenleri nem, sürtünme ve hafif darbelere karşı korur. TTR kablo 300/500 volt anma gerilimi için üretilir ve konuttan iş yerine kadar geniş bir kullanım alanına sahiptir.

TTR kabloyu sektörde öne çıkaran temel özellik esnekliğidir. Sabit tesisat kabloları sert ve zor bükülürken, TTR kablo elle kolayca şekil alır. Bu nedenle hem sabit hatlarda hem de seyyar cihaz bağlantılarında yaygın olarak kullanılır. Antalya’da mağazamıza gelen müşterilerin en sık sorduğu kablo sorularından biri de TTR kablonun hangi uygulamalarda kullanılması gerektiğidir.

---

TTR Açılımı Nedir?

TTR, Türkiye elektrik piyasasında yaygınlaşmış bir tip adıdır. Harf harf kesin bir açılımı uluslararası standartlarda tanımlı değildir; sektörde esnek, çok telli tesisat kablosunu ifade eden yerleşik bir kısaltma olarak kullanılır. Bu yönüyle TTR, NYY veya NYM gibi VDE harf kodlamasına birebir oturan bir ad değil, piyasa adlandırmasıdır.

Aynı kablonun standartlarda tanımlı iki karşılığı vardır. Avrupa harmonize standardındaki adı H05VV-F’dir: buradaki 05 ifadesi 300/500 V anma gerilimini, VV harfleri PVC yalıtım ve PVC kılıfı, F ise esnek (flexible) iletkeni belirtir. German (VDE) sisteminde ise aynı kablo NYMHY adıyla geçer.

Pratikte üç ad da aynı ürünü tanımlar. Bir kablo etiketinde “H05VV-F”, “NYMHY” ve “TTR” ibarelerini bir arada görmeniz olağandır. Ürün ararken bu üç adın eş anlamlı olduğunu bilmek, doğru kabloyu seçmeyi kolaylaştırır.

---

TTR Kablo Nerelerde Kullanılır?

TTR kablonun kullanım alanı, esnek yapısı ve kapalı ortama uygunluğu üzerine kuruludur. Toprak altı ve sürekli dış hava koşulları için tasarlanmamıştır; asıl alanı iç mekan tesisatı ve cihaz bağlantılarıdır. Başlıca kullanım yerleri şunlardır:

• İç mekan tesisatı: Konut ve iş yerlerinde priz, aydınlatma ve sorti hatlarında, kapalı ve kuru ortamlarda kullanılır.

• Seyyar ve hareketli bağlantılar: Çamaşır makinesi, buzdolabı, elektrikli alet ve uzatma kablosu gibi taşınabilir cihazların besleme kablosu olarak tercih edilir.

• Pano içi bağlantılar: Elektrik panolarında sigorta, klemens ve kontaktör arası bağlantılarda esnekliği sayesinde kolay döşenir.

• Kablo kanalı içi çekim: Sıva üstü güzergahlarda, içinden kablo geçirilen kanal ve borularda yaygın kullanılır. Hangi ortamda hangi kanalın seçileceğini kablo kanalı çeşitleri ve ölçüleri rehberimizde ayrıntılı bulabilirsiniz.

• Nemli ortam tesisatı: Banyo ve mutfak gibi nemli iç mekanlarda kullanılabilir; ancak su altı ve doğrudan toprak teması için uygun değildir.

TTR kablo çok yönlü olsa da her işin kablosu değildir. Yer altı enerji hatları, bina dış cephesi ve yüksek mekanik zorlama bulunan güzergahlar için bu kablo yerine sert yapılı ve dış koşullara dayanıklı kablolar seçilir.

---

TTR Kablo Özellikleri Nelerdir?

TTR kablonun teknik özellikleri, onu hangi işte kullanabileceğinizi belirler. Aşağıdaki başlıklar, bir TTR kablonun temel niteliklerini özetler:

• Esnek iletken: İletken, çok sayıda ince bakır telin bükülmesiyle oluşur (sınıf 5 esnek iletken). Bu yapı kabloyu kolay bükülür ve döşenir hale getirir.

• Çift kat PVC yapı: Her damar PVC ile yalıtılır, tüm damarlar ortak bir PVC dış kılıfla kaplanır. Bu yapı yalıtım ve mekanik korumayı birlikte sağlar.

• Anma gerilimi 300/500 V: Konut ve hafif ticari uygulamaların gerilim seviyesine uygundur. Yüksek gerilim ve ağır endüstriyel hatlar için tasarlanmamıştır.

• Çalışma sıcaklığı: İletken sürekli çalışmada yaklaşık 70 santigrat dereceye kadar dayanır. Aşırı sıcak ortamlarda akım taşıma kapasitesi düşer.

• Renk kodlu damarlar: Faz, nötr ve koruma iletkeni renklerle ayrılır. Koruma (topraklama) damarı sarı-yeşildir; topraklama mantığını topraklama ve topraklama kablosu rehberimizde inceleyebilirsiniz.

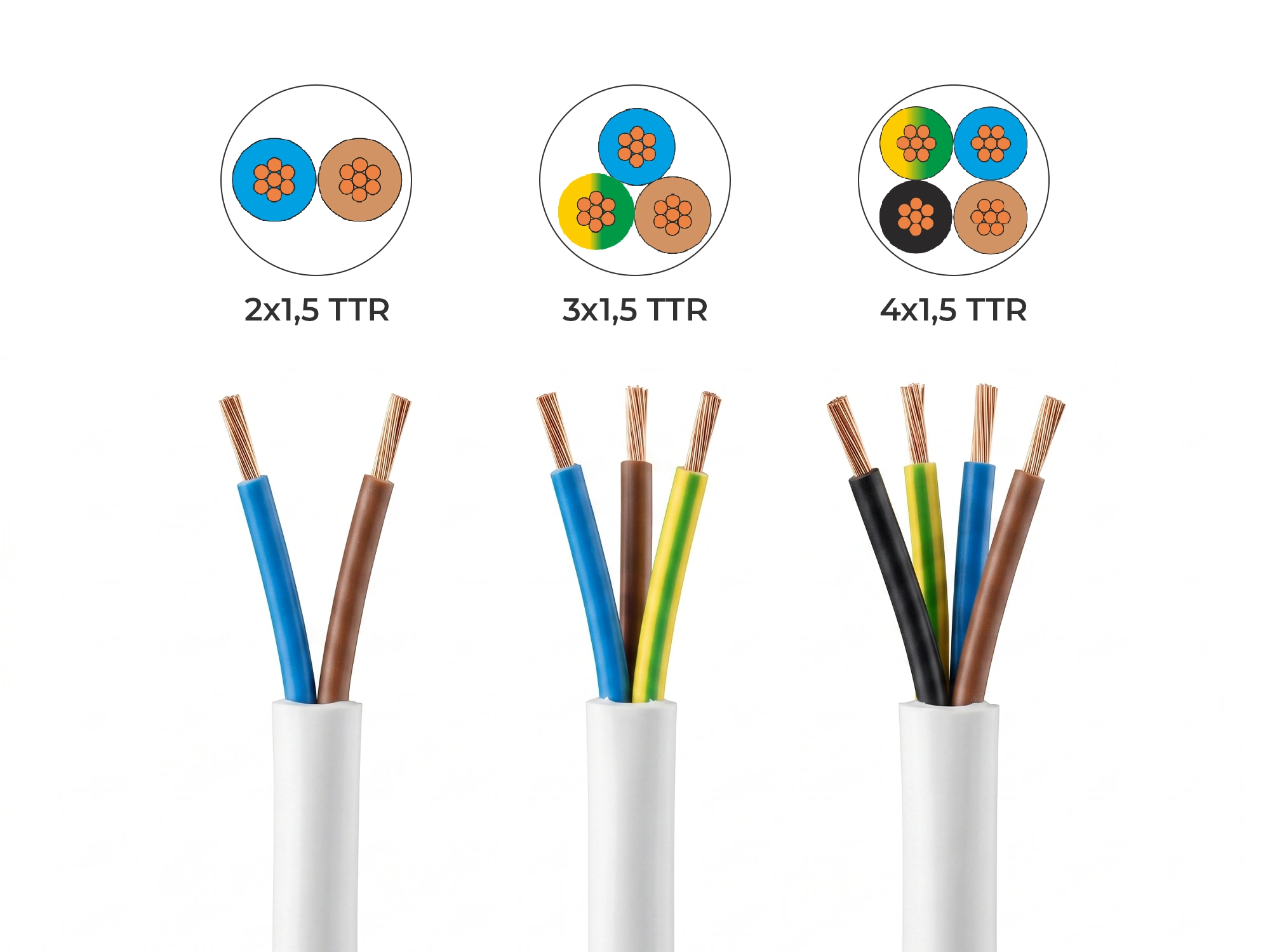

• Çok damarlı seçenek: İki, üç, dört ve beş damarlı tipleri vardır. Tek faz hatlarda 3 damar, trifaze hatlarda 5 damar yaygındır.

Bu özelliklerin tamamı, TTR kablonun kapalı ortamda esneklik isteyen işler için neden tercih edildiğini açıklar. Sınırı ise nettir: dış koşullara ve toprak altına dayanım gerektiğinde devreye farklı kablo tipleri girer.

---

3x1.5 ve 3x2.5 TTR Kablo Nerede Kullanılır?

Konut tesisatında en çok aranan iki TTR kesiti 3x1,5 ve 3x2,5 mm²’dir. Buradaki ifade üç damarlı kabloyu anlatır: bir faz, bir nötr ve bir koruma (topraklama) iletkeni. İki kesit benzer görünse de farklı yükler için kullanılır ve karıştırılmamalıdır.

3x1,5 TTR kablo, aydınlatma hatları ve düşük güçlü priz sortileri için uygundur. Lamba hatları, anahtar bağlantıları ve az akım çeken priz uçlarında yaygın kullanılır. Bu kesit, tek başına yüksek güçlü cihazları beslemek için yeterli değildir; ısınma ve gerilim düşümü riskini azaltmak adına sınırları içinde tutulmalıdır.

3x2,5 TTR kablo, priz linyeleri ve orta güçlü cihazlar için tercih edilir. Kombi, küçük motorlar ve çok sayıda prizin bağlı olduğu hatlarda bu kesit kullanılır. Aynı hatta daha fazla cihaz veya daha yüksek akım söz konusuysa kesit büyütülür. Bulaşık makinesi, elektrikli ocak gibi yüksek güçlü cihazlarda 4 mm² ve üzeri kesitlere çıkılır.

İki kesit arasındaki seçim, hattın taşıyacağı akıma bağlıdır. Aydınlatma için 3x1,5, priz ve orta güçlü cihaz hatları için 3x2,5 pratik bir başlangıç noktasıdır; ancak kesin karar, hattaki toplam yük ve döşeme koşulu hesaplanarak verilir.

---

TTR Kablo Kaç Amper Taşır?

TTR kablonun taşıyabileceği akım; kesite, damar sayısına, ortam sıcaklığına ve döşeme yöntemine göre değişir. Aynı kesit, açık havada serbest döşendiğinde daha yüksek, boru veya kanal içinde gruplandığında daha düşük akım taşır. Bu nedenle tek bir “kesin amper” değeri vermek yerine, güvenli tasarım için kullanılan yaklaşık değerler esas alınır.

Aşağıdaki tablo, yaygın TTR kesitleri için yaklaşık akım taşıma kapasitesini ve tipik kullanım alanını gösterir:

Dikkat: Aşağıdaki amper değerleri yaklaşık referans değerlerdir. Kablonun taşıyabileceği akım; döşeme yöntemi, ortam sıcaklığı, kablo uzunluğu, grup döşeme durumu ve yürürlükteki standartlara göre değişebilir. Kesin proje hesabı için ilgili standartlar ve uzman görüşü esas alınmalıdır.

Kablonun bağlandığı sigorta ya da kaçak akım rölesi, kablonun kapasitesinin altında seçilerek hattı korur. Doğru koruma cihazı kadar kablo kesitinin de yüke uygun olması güvenliğin ön şartıdır; bu konuda kaçak akım rölesinin neden attığını anlatan rehberimiz tamamlayıcı bilgi verir.

---

TTR, Antigron ve NYY Kablo Arasındaki Fark

TTR, antigron ve NYY sık karıştırılan üç kablodur; ancak farklı işler için tasarlanmıştır. Üçü de bakır iletkenli ve PVC esaslı olsa da yapı, gerilim sınıfı ve kullanım alanları belirgin biçimde ayrılır.

TTR kablo esnek ve çok tellidir; iç mekanda ve seyyar bağlantılarda kullanılır. Antigron, piyasada NYM kablosunun yaygın adıdır: sert yapılı, PVC kılıflı, sabit iç tesisat kablosudur. NYY ise daha sağlam, 0,6/1 kV anma gerilimli enerji kablosudur ve toprak altına gömülebilen tek tiptir.

Seçim, işin niteliğine göre yapılır. Esneklik ve iç mekan kullanımı gerekiyorsa TTR, sabit ve düzenli iç tesisat isteniyorsa antigron (NYM), yer altı ve dış ortam enerji hattı gerekiyorsa NYY tercih edilir. Yanlış tip seçimi, kablonun erken yıpranmasına ve güvenlik riskine yol açar.

---

TTR Kablo Seçerken Nelere Dikkat Edilmeli?

TTR kablo seçimi yalnızca kesit meselesi değildir. Kesitin yanında damar sayısı, kullanım ortamı ve üreticinin standartlara uygunluğu birlikte değerlendirilir. Seçim öncesi şu kriterleri gözden geçirin:

• Doğru kesit: Hattın taşıyacağı akımı ve döşeme koşulunu hesaplayın. Aydınlatma için 1,5 mm², priz hatları için 2,5 mm², yüksek güçlü cihazlar için 4 mm² ve üzeri kesitlerle başlayın.

• Damar sayısı: Tek faz hatlarda 3 damar (faz, nötr, topraklama), trifaze hatlarda 5 damar seçin. Koruma iletkenini ihmal etmeyin.

• Kullanım ortamı: TTR’yi iç mekan ve kuru veya nemli kapalı alanlarda kullanın. Yer altı ve sürekli dış hava koşulu varsa NYY gibi uygun bir kabloya geçin.

• Bakır kesiti ve dolgu: Etiketteki kesit ile gerçek bakır kesitinin uyumlu olması önemlidir. Standart dışı üretimde bakır kesiti düşük olabilir; bu da ısınma ve gerilim düşümü demektir.

• Üretici ve standart: Kabloyu yalnızca kesite göre değil, üreticinin TS, EN ve IEC standartlarına uygunluğuna göre seçin. Antalya mağazamıza gelen müşterilerin TTR taleplerinde en sık karşılaştığımız markalar arasında HES Kablo tesisat kabloları ve Hasçelik Kablo enerji kabloları yer alır.

Bu kriterleri birlikte değerlendirmek, hem güvenli hem de uzun ömürlü bir tesisat kurmanın temelidir. Kesitten ödün vermek kısa vadede maliyet düşürse de uzun vadede ısınma, yalıtım bozulması ve yangın riski getirir.

Güvenlik notu: Bu içerik genel bilgilendirme amaçlıdır. Elektrik tesisatı, pano, topraklama, kaçak akım rölesi ve şarj istasyonu kurulumu gibi işlemler yetkili elektrik teknisyeni veya elektrik mühendisi tarafından, yürürlükteki yönetmeliklere uygun şekilde yapılmalıdır. Yetkisiz müdahale can ve mal güvenliği açısından risk taşır.

---

Ev İçin TTR Kablo Seçerken Yapılan Yaygın Hatalar

Konut tesisatında TTR kablo hataları çoğunlukla seçim aşamasında yapılır ve sonradan ısınma, gerilim düşümü ya da güvenlik sorunu olarak ortaya çıkar. En sık karşılaşılan hatalar şunlardır:

• 3x1,5 kabloyu yüksek güçlü priz hattında kullanmak: Aydınlatma kesiti olan 1,5 mm², elektrikli ocak, ısıtıcı veya çok prizli hatlarda yetersiz kalır. Bu hatlarda en az 2,5 mm², gerektiğinde 4 mm² kesit kullanılmalıdır.

• Dış ortam veya toprak altında TTR kullanmak: TTR bir iç mekan kablosudur. Bahçe, dış cephe ve yer altı hatlarında nem ve güneş etkisiyle kısa sürede yıpranır; bu güzergahlarda NYY tercih edilmelidir.

• Kesiti yalnızca fiyata göre seçmek: İnce kesit ucuzdur ama hattın akımını taşıyamaz. Maliyet kesitin önüne geçmemeli; kesit her zaman taşınacak yüke göre belirlenmelidir.

• Toprak iletkeni olmayan kablo tercih etmek: Priz hatlarında sarı-yeşil topraklama damarı bulunan kablo şarttır. Toprak iletkeni olmayan kablo, elektrik çarpılması riskini doğrudan artırır.

• Sigorta ile kesiti uyumsuz seçmek: Sigorta, kablonun kapasitesinin üzerinde seçilirse kablo, sigorta atmadan ısınır. Sigorta değeri her zaman kablo kesitiyle uyumlu olmalıdır.

Bu hataların ortak noktası, kesiti ve koruma cihazını gerçek yüke göre değil tahmine göre seçmektir. Şüphede kaldığınızda kesit hesabını yetkili bir kişiye doğrulatın.

---

Sonuç

TTR kablo, esnek bakır iletkenli, PVC izoleli ve kılıflı, 300/500 volt anma gerilimli bir iç mekan kablosudur; standartlardaki adıyla H05VV-F, German sisteminde NYMHY olarak da geçer. Asıl alanı iç tesisat, pano içi ve seyyar cihaz bağlantılarıdır. Toprak altı ve sürekli dış koşul gerektiren işlerde TTR yerine NYY gibi uygun bir kablo seçilir.

Doğru seçimin özü kesittir. Konutta aydınlatma için 3x1,5, priz hatları için 3x2,5 pratik bir başlangıçtır; yüksek güçlü cihazlarda kesit büyütülür. Antigron (NYM) sabit iç tesisat, NYY ise yer altı enerji hattı içindir. Kabloyu kesitin yanı sıra standartlara uygunluğuyla da değerlendirin.

İhtiyacınıza uygun TTR kablo kesiti, damar sayısı ve markası konusunda hattın yükünü ve döşeme koşulunu birlikte değerlendirebiliriz. Antalya’da konut, iş yeri veya proje bazlı uygulamalar için doğru TTR kablo seçimi konusunda destek almak isteyen kullanıcılar iletişim hattımız üzerinden mağazamıza ulaşabilir.

---

Kaynaklar

• EN 50525-2-11 - PVC İzoleli Esnek Kablolar (H05VV-F / NYMHY tip karşılığı), CENELEC harmonize standardı
• TS EN 60228 / IEC 60228 - Yalıtılmış Kablolarda İletkenler ve sınıf 5 esnek iletken tanımı
• TS HD 60364-5-52 - Alçak Gerilim Tesisatları, akım taşıma kapasitesi ve düzeltme katsayıları
• Elektrik İç Tesisat Yönetmeliği, T.C. Resmi Gazete
• HES Kablo tesisat kabloları (H05VV-F / NYMHY) teknik ürün kataloğu, kesit ve akım taşıma verileri
• Hasçelik Kablo 0,6/1 kV enerji ve tesisat kabloları teknik ürün kataloğu
