Klemens Çeşitleri ve Seçim Rehberi: Hangi Klemens Nerede Kullanılır?

Öne Çıkan Bilgiler: Klemens, iki veya daha fazla iletkeni vida, yay ya da mandal mekanizmasıyla güvenli biçimde birleştiren bağlantı elemanıdır. Ray klemens pano içinde, kablo birleştirici klemens buat içinde, porselen klemens yüksek sıcaklık noktalarında kullanılır. Vidalı klemense bağlanan çok telli iletkenin ucuna mutlaka kablo yüksüğü takılır. Wago, Onka ve Çetinkaya birer klemens çeşidi değil, bu ürünleri üreten markalardır.

Klemens Nedir, Ne İşe Yarar?

Klemens, elektrik tesisatında iki veya daha fazla iletkeni mekanik ve elektriksel olarak güvenli biçimde birleştiren bağlantı elemanıdır. İletkeni vida, yay veya mandal mekanizmasıyla sıkıştırarak sabitler. İzoleli gövdesi, temas noktasını dokunmaya ve dış etkilere karşı korur. Bükülüp bantla sarılmış kablo ekinin güvenli alternatifi her zaman klemenstir.

Klemensi buat içinde, pano içinde, armatür bağlantısında ve cihaz beslemelerinde kullanırsınız. Görünüşte basit bir parçadır; ancak gevşek veya yanlış seçilmiş bir klemens ısınma, ark ve yangın riskinin en yaygın başlangıç noktasıdır. Doğru ürünü seçmek için önce çeşitleri doğru sınıflandırmak gerekir.

---

Klemens Nasıl Sınıflandırılır: Çeşit mi, Marka mı?

Klemens çeşitleri dört eksende sınıflandırılır. Aynı ürün birden fazla eksende tanımlanabilir; örneğin bir ray klemens aynı zamanda yaylı ve topraklama işlevli olabilir.

• Montaj şekline göre: Ray klemens, sıra klemens.

• Bağlantı teknolojisine göre: Vidalı klemens, yaylı klemens, push-in klemens.

• İşleve göre: Topraklama klemensi, geçiş klemensi, sigortalı klemens.

• Gövde malzemesine göre: Plastik (poliamid) klemens, porselen ve taş (steatit) klemens.

Burada sık karşılaşılan bir karışıklığı netleştirelim: Wago, Onka ve Çetinkaya birer klemens çeşidi değil markadır. Birçok kullanıcı yaylı bağlantı elemanlarını doğrudan “wago klemens” olarak adlandırır; bu durum markanın yaylı bağlantı teknolojisiyle özdeşleşmesinden kaynaklanır. Teknik olarak doğru adlandırma yaylı veya manivela mekanizmalı klemenstir. Antalya mağazamızda da müşterilerimizin çoğu ürünü marka adıyla sorar; biz de kullanım yerine göre doğru çeşidi birlikte belirleriz.

---

Montaj Tipine Göre: Ray Klemens ve Sıra Klemens

Montaj şekli, klemensin nereye sabitleneceğini tanımlar. Pano içi dağıtımda ray klemens, cihaz ve armatür bağlantılarında sıra klemens öne çıkar.

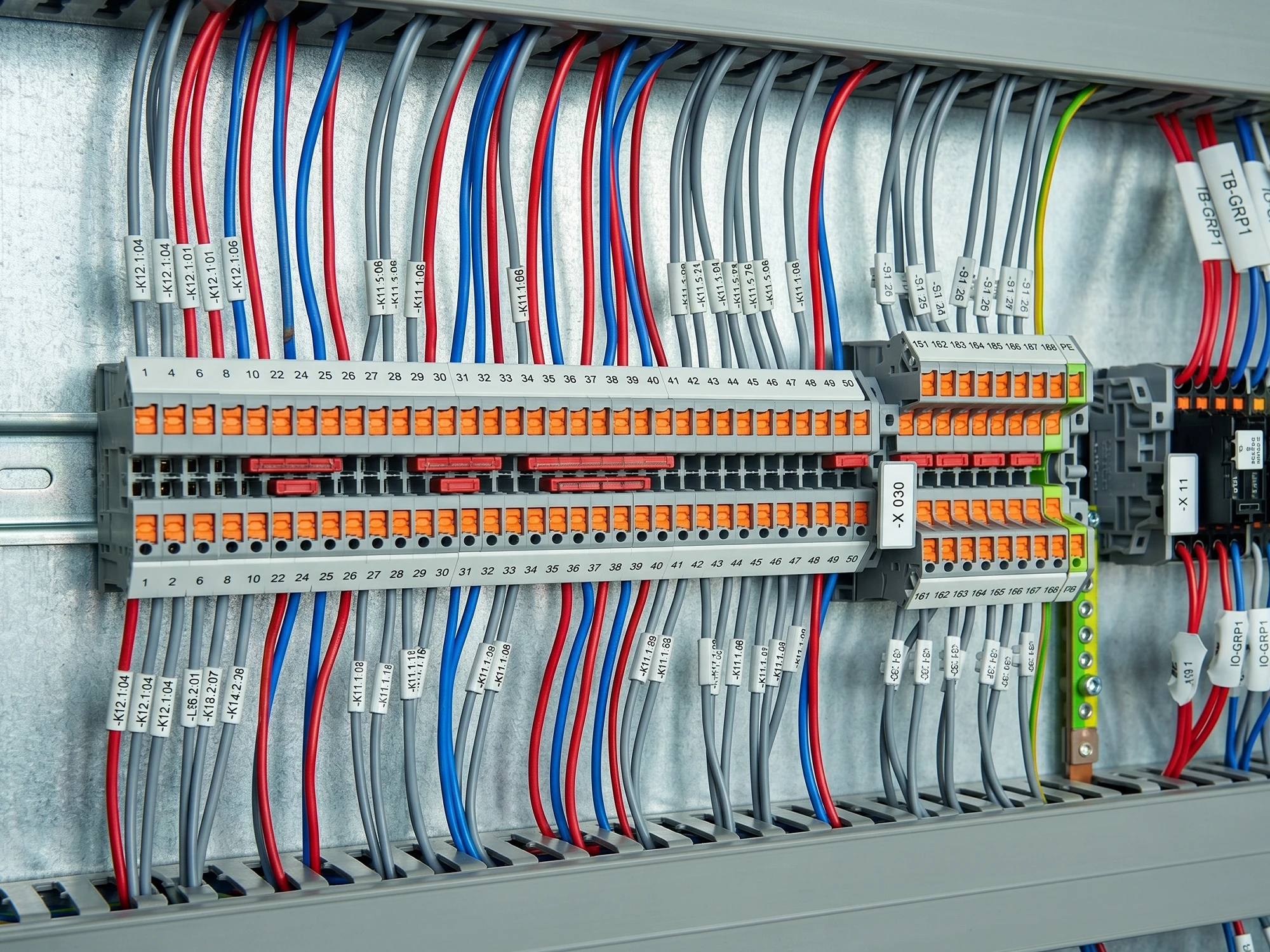

Ray Klemens (DIN Ray Montajlı)

Ray klemens, pano içindeki TS 35 (DIN) montaj rayına takılır ve kontaktör gibi modüler cihazlarla aynı ray düzenini paylaşır. Yan yana dizilir, köprü baralarıyla potansiyel dağıtımı yapılır ve numaratör etiketleriyle her hat işaretlenir. Bu yapı, kalabalık panolarda düzeni ve arıza takibini kolaylaştırır.

Kesit kapasitesi geniş bir aralığı kapsar. Onka gibi yerli üreticilerin vidalı ve yaylı ray klemens serileri 2,5 mm²’den 240 mm²’ye kadar iletken kabul eder. Pano imalatçıları için ray klemens, dağıtımın omurgasıdır.

Sıra Klemens

Sıra klemens, genellikle 12’li şerit halinde satılan ve ihtiyaca göre kesilerek kullanılan vidalı bağlantı bloğudur. Armatür bağlantısı, motor klemens kutusu ve küçük dağıtım noktaları tipik kullanım alanlarıdır. Pratik ve ekonomiktir; ancak etiketleme ve köprüleme imkanı sınırlı olduğu için pano içi düzenli dağıtımda ray klemens tercih edilir.

Sekiz temel klemens çeşidinin özet karşılaştırması şöyledir:

Sigortalı klemens de bu listeye eklenebilir; ölçü ve kontrol devrelerindeki yeri aşağıdaki bölümlerde ayrıca anlatılmıştır.

---

Bağlantı Teknolojisine Göre: Vidalı, Yaylı ve Push-in

Aynı klemens tipi farklı baskı teknolojileriyle üretilir. Teknoloji seçimi montaj hızını, bakım ihtiyacını ve iletken uyumunu doğrudan belirler.

Vidalı Klemens

Vidalı klemens en eski ve en yaygın teknolojidir. Vida, iletkeni baskı plakasına sıkıştırır. Yüksek sıkma kuvveti sağlar ve geniş kesitlerde güvenilirdir. Karşılığında tork hassasiyeti ister: az sıkılan vida gevşek kalır, çok sıkılan vida iletkeni ezer. Titreşimli ortamlarda bağlantının periyodik olarak kontrol edilmesi gerekir. Çok telli iletken bağlanacaksa kablo yüksüğü kullanmak zorunludur; bu konuyu montaj bölümünde ayrıntılı işliyoruz.

Yaylı (Manivela Mekanizmalı) Klemens

Yaylı klemenste iletkeni paslanmaz yay sabit kuvvetle tutar. Tork ayarı gerekmez, bağlantı zamanla gevşemez ve titreşime dayanıklıdır. Manivelalı modellerde kullanım çok basittir: manivelayı kaldırın, soyulmuş iletkeni sokun, manivelayı kapatın. Tek telli, çok telli ve ince çok telli iletkenlerin tümünü kabul eden modeller mevcuttur; gövdedeki test deliği enerji ölçümüne imkan verir.

Bu teknolojiyi 1951’de geliştiren Wago, bugün 221 serisi kompakt klemenslerle kategorinin en bilinen örneğini üretir. Kullanıcıların “wago klemens” diye aradığı ürün çoğu zaman tam olarak budur: manivela mekanizmalı, tekrar açılabilir bir kablo birleştirici klemens.

Push-in Klemens

Push-in klemenste tek telli iletken hiçbir alet kullanılmadan doğrudan yuvaya itilir. Bu hız, çok sayıda bağlantının seri yapıldığı aydınlatma armatürü montajında büyük avantaj sağlar. İnce çok telli iletkenler push-in yuvaya ancak yüksük takılarak bağlanır. İletkeni çıkarmak için gövdedeki açma yuvasına ince bir tornavida bastırılır.

---

İşleve Göre: Topraklama, Geçiş ve Sigortalı Klemens

Ray klemens ailesi, devredeki görevine göre üç ana işlev grubuna ayrılır. Gövde rengi ve yapısı bu işlevi dışarıdan belli eder.

Topraklama Klemensi

Topraklama klemensi sarı-yeşil gövdesiyle ayırt edilir. Montaj ayağı DIN raya iletken baskı yapar; böylece koruma iletkeni, ray üzerinden panonun topraklama sistemine bağlanır. Koruma iletkeni kesitleri ve sistemin bütünü için topraklama rehberimize bakabilirsiniz.

Geçiş Klemensi

Geçiş klemensi, bir iletkeni karşı taraftaki iletkene bire bir aktaran standart besleme ve dağıtım klemensidir. Köprü aksesuarıyla komşu klemenslere aynı potansiyel dağıtılır. Pano projelerinde en kalabalık grup her zaman geçiş klemensleridir.

Sigortalı Klemens

Sigortalı klemens, gövdesinde çoğunlukla 5x20 mm cam sigorta taşıyan yuvaya sahiptir. Ölçü ve kontrol devrelerinde her sinyal hattını ayrı ayrı korur. Açılır yuva, devreyi kesip güvenli test yapma imkanı verir; bu yüzden otomasyon ve kompanzasyon panolarında standarttır.

---

Porselen ve Taş (Steatit) Klemens: Yüksek Sıcaklık Bağlantıları

Gövde malzemesi, klemensin sıcaklık dayanımını belirler. Standart klemenslerin poliamid gövdesi günlük tesisat sıcaklıklarında sorunsuz çalışır; ancak rezistans, fırın, etüv ve yüksek güçlü armatür içi gibi noktalarda plastik gövde deforme olur.

Bu noktalarda porselen klemens kullanılır. Seramik gövde alev almaz, yüksek sıcaklıkta formunu ve yalıtımını korur. Halk arasında taş klemens denilen ürünler ise steatit adlı seramik malzemeden üretilir; ikisi de aynı ihtiyaca cevap verir. Onka’nın steatit klemens grubu bu kategorinin yerli üretim örneğidir. Avize askı noktası çevresi, ısıtıcı bağlantıları ve fırın arkası eklerde doğru seçim her zaman porselen veya steatit gövdedir.

---

Buat İçinde Kablo Birleştirme: Kablo Birleştirici Klemensler

Tesisatta en sık klemens ihtiyacı buat içinde doğar. Hat ekleri ve sorti dağıtımları burada yapılır; bağlantının kalitesi tüm hattın güvenliğini belirler.

Geleneksel alışkanlık iletkenleri büküp bantla sarmaktır. Bu yöntem temas direncini yükseltir; bağlantı zamanla oksitlenir, gevşer ve ısınır. Gevşek buat bağlantısı kendini çoğu zaman aydınlatma arızası olarak gösterir: LED lambada titremeye yol açan gevşek bağlantıların başlıca adresi buat içidir.

Kablo birleştirici klemensler bu riskin güvenli alternatifidir. Manivela mekanizmalı kompakt modeller buat içinde az yer kaplar, tekrar açılabilir ve şeffaf gövdeli olanlarda iletkenin tam oturduğunu gözle kontrol edersiniz. Bağlantı sayısına göre 2’li, 3’lü ve 5’li giriş seçenekleri bulunur. Buatın kendisi de bağlantının parçasıdır: kapaklı ve sağlam bir buat kutusu, klemensli eki toz ve darbeden korur.

---

Hangi Klemens Nerede Kullanılır?

Senaryonuza uygun klemens çeşidini aşağıdaki tablodan hızlıca belirleyebilirsiniz.

Pano senaryosunda klemensin kendisi kadar taşıyıcı düzen de önemlidir. Çetinkaya gibi pano üreticilerinin klemens rayları, metal klemens kutuları ve buat kutuları bu düzenin altyapısını oluşturur. Bina ana dağıtım hatlarında metal klemens kutusu, kat aralarındaki güvenli bağlantı noktasıdır.

Tabloda birden fazla senaryoya giren işiniz varsa önceliği ortam koşuluna verin. Örneğin titreşimli bir makine beslemesinde yaylı bağlantı, sıcak bir rezistans hattında porselen gövde belirleyicidir.

---

Doğru Montaj: Kesit Uyumu, Yüksük ve Klemens Tornavidası

Güvenlik notu: Bu içerik genel bilgilendirme amaçlıdır. Pano içi klemens montajı, buat bağlantıları ve tesisat ekleri gibi işlemler, hattın enerjisi kesildikten sonra yetkili elektrik teknisyeni veya elektrik mühendisi tarafından, yürürlükteki yönetmeliklere uygun şekilde yapılmalıdır. Yetkisiz müdahale can ve mal güvenliği açısından risk taşır.

Doğru çeşidi seçmek işin yarısıdır; bağlantının ömrünü montaj kalitesi belirler. İlk kural kesit uyumudur. Her klemensin kabul ettiği iletken kesit aralığı ve anma akımı gövdesinde yazar; bu değerler TS EN 60947-7-1 standardına göre tanımlanır. Aralığın altındaki iletken yeterince sıkışmaz, üstündeki iletken gövdeyi zorlar ve yalıtımı çatlatabilir.

Kablo Yüksüğü Neden Kullanılır?

Kablo yüksüğü, çok telli iletkenin ucundaki ince telcikleri tek bir metal gövdede toplayan kovan biçimli uç elemanıdır. Vidalı bağlantıda yüksüksüz çok telli iletken iki nedenle sorun çıkarır. Birincisi, vida baskısı telciklerin bir kısmını ezer veya koparır; temas yüzeyi küçülür ve bağlantı ısınır. İkincisi, bakır baskı altında zamanla şekil değiştirir; bu soğuk akma etkisi bağlantıyı kademeli olarak gevşetir.

Yüksük her iki sorunu da çözer: telcikleri bir arada tutar ve vida baskısını yüzeye eşit dağıtır. TTR gibi çok telli kablolarda vidalı klemense yüksüksüz bağlantı, kalıcı gevşeme riski demektir. İzoleli yüksükler kesite göre renk kodludur; Onka’nın izoleli ve izolesiz yüksük grubu bu kodlamayla hızlı seçim sağlar. Sahada en sık gördüğümüz hatalar şunlardır:

• Telcikleri burup çıplak basmak: Burma, ezilme ve kopmayı önlemez; yüksüğün yerini tutmaz.

• İletken ucunu lehimlemek: Lehim, vida baskısı altında akar ve bağlantı zamanla gevşer; modern tesisat pratiğinde yeri yoktur.

• Yanlış boy yüksük seçmek: Bol yüksük temas kalitesini düşürür, dar yüksük telcikleri keser.

• Düz penseyle ezmek: Yüksük yalnızca krimp pensesiyle sıkılır; düz pense baskıyı tek noktaya yığar.

İletken tipine göre yüksük gereksinimi şöyle özetlenir:

Yüksük ölçüleri, renk kodları ve krimp pensesi seçimi başlı başına ayrı bir rehberin konusudur; burada bilmeniz gereken temel kural, çok telli iletkenin vidalı klemense asla çıplak bağlanmamasıdır.

Klemens Tornavidası ve Tork Kontrolü

Vidalı klemens montajında izoleli (VDE 1000 V) klemens tornavidası kullanın ve uç tipini vida başına göre seçin. Yanlış uç, vida yuvasını bozar ve sökümü zorlaştırır. Aşırı sıkma vida dişini ve iletkeni ezer; eksik sıkma gevşek bağlantı bırakır. Üreticinin tork değeri belirttiği klemenslerde bu değere uyun. Pano bakımlarında vidalı bağlantıların kontrolünü rutine bağlayın; yaylı klemensler bu kontrolü gerektirmez.

Wago, Onka ve Çetinkaya klemens gruplarını Antalya mağazamızda stoklu bulunduruyoruz. Güncel fiyatlar için Wago 2026 fiyat listesine göz atabilir, kesit ve senaryonuza uygun seçim için mağazamızda teknik destek alabilirsiniz.

---

Klemens Seçerken En Sık Yapılan 5 Hata

Antalya mağazamıza arıza sonrası gelen müşterilerde aynı hataların tekrarlandığını görüyoruz. Beş hata, klemens kaynaklı sorunların büyük bölümünü açıklar.

• Kesite uygun olmayan klemens seçmek: Gövdede yazan kesit aralığının dışındaki iletken ya yeterince sıkışmaz ya da klemensi zorlar. Her iki durumda da temas direnci yükselir ve bağlantı ısınır.

• Çok telli kabloyu yüksüksüz sıkmak: Vida baskısı telcikleri ezer, soğuk akma bağlantıyı gevşetir. Sonuç çoğu zaman aylar sonra ortaya çıkan ısınma ve kesinti arızasıdır.

• Ortama uygun olmayan klemens kullanmak: Titreşimli makine hattında vidalı bağlantı zamanla gevşer; yaylı klemens seçin. Nemli ve dış mekan noktalarında klemensi mutlaka uygun koruma sınıflı kutu içine alın.

• Yüksek sıcaklık noktasında plastik klemens kullanmak: Rezistans ve fırın bağlantısındaki poliamid gövde deforme olur, yalıtım zayıflar. Bu noktalarda porselen veya steatit klemens kullanın.

• Aşırı sıkma veya gevşek bırakma: İki uç da aynı kapıya çıkar: bozulan temas yüzeyi. Tork hassasiyetine uyun, vidalı bağlantıları periyodik kontrol edin.

---

Sonuç

Klemens seçimi üç sorunun cevabına iner. Bağlantı nereye kurulacak: pano içiyse ray klemens, buat içiyse kablo birleştirici klemens. İletken tipi ve kesiti ne: çok telli iletkende yüksük, geniş kesitte uygun anma değerli vidalı model. Ortam koşulu özel mi: titreşimde yaylı bağlantı, yüksek sıcaklıkta porselen gövde.

İki uygulamayı tesisatınızda hiç bırakmayın: buat içinde bantla sarılmış büküm ek ve vidalı klemense çıplak basılmış çok telli iletken. Bu iki detay, ileride çıkacak arızaların en yaygın iki sebebidir.

Klemens çeşitleri, yüksük ve montaj aksesuarları için Antalya’daki mağazamıza uğrayabilir, proje bazlı tedarik ve stok bilgisi için iletişim sayfamızdan bize ulaşabilirsiniz.

---

Kaynaklar

• TS EN 60947-7-1 - Alçak Gerilim Anahtarlama ve Kontrol Düzenleri, Bakır İletkenler İçin Bağlantı Klemensleri, Türk Standartları Enstitüsü (TSE)
• Elektrik İç Tesisleri Yönetmeliği, T.C. Resmi Gazete
• Wago bağlantı teknolojisi teknik dokümantasyonu, wago.com/tr
• Onka ray klemens ve yüksük ürün katalogları, onka.com.tr
