Ray Spot Seçimi: Ray Tipi, Watt ve Yerleşim Rehberi

Salon tavanına asılan armatürlerin çoğu, mobilya düzeni değiştiğinde eski yerinde anlamsız kalır. LED ray spot bu soruna esneklikle cevap verir: spotlar ray üzerinde kayar, yönü elle çevrilir ve ışık yeni düzene dakikalar içinde uyarlanır. Karar ise göründüğünden daha katmanlıdır; ray tipi, ışık kaynağı, açı, watt ve yerleşim birlikte seçilir. Bu rehber beş kararı sırasıyla ele alır.

Öne Çıkan Bilgiler: Ray spot üç parçadan oluşur: enerji taşıyan ray, adaptör ve yönlendirilebilir spot başlık. Standart monoray 230 V ile, magnet ray 48 V güvenlik gerilimiyle çalışır ve modüller mıknatısla takılır. GU10 ampullü modellerde ışık kaynağı değiştirilebilir; entegre COB modeller daha güçlü ve kontrollü ışık verir. Işık açısı seçimi watt kadar önemlidir: 24° vurgu, 36° genel aydınlatma içindir. Salonda ray spot çoğu zaman tek başına değil, katmanlı düzenin vurgu elemanı olarak doğru sonuç verir.

Ray Spot Nedir?

Ray spot, tavana monte edilen bir enerji rayı ile bu rayın üzerinde taşınan yönlendirilebilir spot armatürlerden oluşan aydınlatma sistemidir. LED ray spot düzeninde üç parça birlikte çalışır. Ray, içindeki bakır iletkenlerle hat boyunca enerji taşıyan profildir. Adaptör, spotu raya mekanik olarak kilitleyen ve elektriksel teması kuran ara parçadır. Spot başlık ise ışığı üreten ve yönlendirilen gövdedir.

Bu üçlü yapının sonucu, klasik armatürlerde bulunmayan iki serbestliktir. Birincisi konum serbestliğidir: spot, ray boyunca istenen noktaya kaydırılır. İkincisi yön serbestliğidir: başlık gövdesi yatayda döner, dikeyde eğilir ve ışık tam istenen yüzeye çevrilir.

Rayın kendisi de tek tip değildir. Tek devreli rayda bütün spotlar aynı anahtardan yanar. Çok devreli (iki veya üç devreli) rayda ise profil içinde birden fazla iletken hattı bulunur; adaptör hangi devreye ayarlanırsa spot o gruptan beslenir. Bu ayrım, ileride anlatacağımız devre gruplamasının fiziksel altyapısıdır ve profil seçilirken kararlaştırılır.

İki serbestlik bir araya gelince aydınlatma, sabit bir tesisat olmaktan çıkıp yeniden kurgulanabilir bir düzene dönüşür. Koltuk takımı yer değiştirdiğinde, duvara yeni bir tablo asıldığında veya vitrindeki ürün grubu değiştiğinde tesisata dokunulmaz. Spotlar kaydırılır, yönler çevrilir ve ışık yeni düzeni izler. Ray spotu mağaza ve galerilerin standardı yapan da konutta hızla yaygınlaştıran da bu esnekliktir.

---

Avize mi Ray Spot mu?

Salon aydınlatmasının klasik sorusu budur ve dürüst cevap, iki ürünün farklı işler yaptığıdır. Karşılaştırmayı dört eksende kurmak kararı netleştirir.

Işık karakteri ilk eksendir. Avize, mekanın ortasından her yöne dağılan genel bir ışık verir; aydınlık homojendir ama yönsüzdür. Ray spot ise noktasal ve yönlendirilebilir ışık üretir; istediğiniz yüzeyi parlatır, istemediğinizi gölgede bırakır.

Tavan yüksekliği ikinci eksendir. Sarkıtlı bir avize, 2,6-2,7 metrelik standart tavanda baş hizasına yaklaşır ve mekanı basık gösterebilir. Ray spot gövdesi tavana yapışık ilerlediği için alçak tavanda belirgin avantaj sağlar.

Esneklik ve gölge davranışı son iki eksendir. Avize sabittir; mobilya düzeni değişince ışık merkezi eski yerinde kalır. Ray spot kaydırılır ve yeniden yönlenir. Gölge tarafında ise tek merkezli avize, odanın kenarlarında yumuşak ama derin gölgeler bırakır. Birden çok noktadan gelen spot ışığı gölgeleri parçalar; ancak yanlış açıyla sert gölge de üretebilir.

Sonuç iki ürünü rakip değil tamamlayıcı yapar. Tek kaynaktan gelen genel aydınlatma isteyen avizede karar kılar. Katmanlı, yönlenebilir ve değişime açık bir ışık isteyen ray spota yönelir. Pek çok salonda en iyi sonuç, ikisinin birlikte kurgulandığı düzenden çıkar.

Birlikte kullanım senaryosu somut olarak şöyle işler: avize yemek masasının üzerinde genel ışığı verir, ray ise TV duvarı boyunca ilerler. Akşam oturmasında avize kapatılır, yalnızca spotlar yanar ve mekan yumuşak bir vurgu aydınlığına geçer. İki sistemin ayrı anahtarlanması, tek salondan iki farklı atmosfer çıkarır.

---

Ray Tipleri: Standart Monoray ve Magnet Ray

Ray tarafında iki sistem yarışır: 230 V ile çalışan standart monoray ve 48 V ile çalışan magnet ray (manyetik ray, 48V ray sistemi). İki sistemin farkları tabloda özetlenmiştir.

Standart monoray, kanıtlanmış ve ekonomik çözümdür. Şebeke gerilimiyle doğrudan beslenir, trafo gerektirmez ve spot başlıklar adaptör döndürülerek raya kilitlenir. Konut ve mağaza uygulamalarının büyük bölümü bu sistemle kurulur.

Magnet ray ise sistemin güncel evrimidir ve farkı besleme mimarisinden başlar. Ray, başına gizlenen bir trafo üzerinden 48 V ile beslenir. Bu değer güvenlik gerilimi sınırları içindedir; modüller enerji kesilmeden elle sökülüp takılabilir. Mıknatıslı gövde, modülü ray kanalına kendiliğinden hizalar ve alet gerektirmez. Modül gövdeleri standart başlıklardan belirgin biçimde küçüktür; piyasada mini ray spot olarak anılan ince görünüm bu sistemin imzasıdır.

Magnet ray planlanırken bir hesap kalemi daha vardır: trafo kapasitesi. Ray üzerine dizilecek modüllerin toplam gücü, trafonun anma gücünü aşmamalıdır. İleride modül eklemeyi düşünen kullanıcı, trafoyu bugünkü yükün bir miktar üzerinde seçer. Aksi durumda her yeni modül, trafo değişimi anlamına gelir.

Asıl güç ise modül çeşitliliğindedir. Aynı ray kanalına spot başlık, lineer aydınlatma modülü ve sarkıt modül karışık dizilebilir. Lineer modül genel ışığı verir, spotlar vurguyu ekler ve tek profil iki katmanı birden taşır. Lineer modüllerin son yıllarda yükselen trend olması da bu birleşik kurgunun sonucudur; kesintisiz ışık çizgisi, modern iç mimarinin imza detaylarından biri haline gelmiştir.

---

Sıva Üstü, Sıva Altı ve Sarkıt Montaj

Ray profili tavana üç biçimde uygulanır ve seçimi tavan tipi belirler. Betonarme veya alçıpan yüzeyli hazır tavanda sıva üstü ray kullanılır; profil tavana vidalanır ve gövdesi görünür kalır. Bu yöntem tadilat gerektirmediği için mevcut konutlarda en hızlı çözümdür.

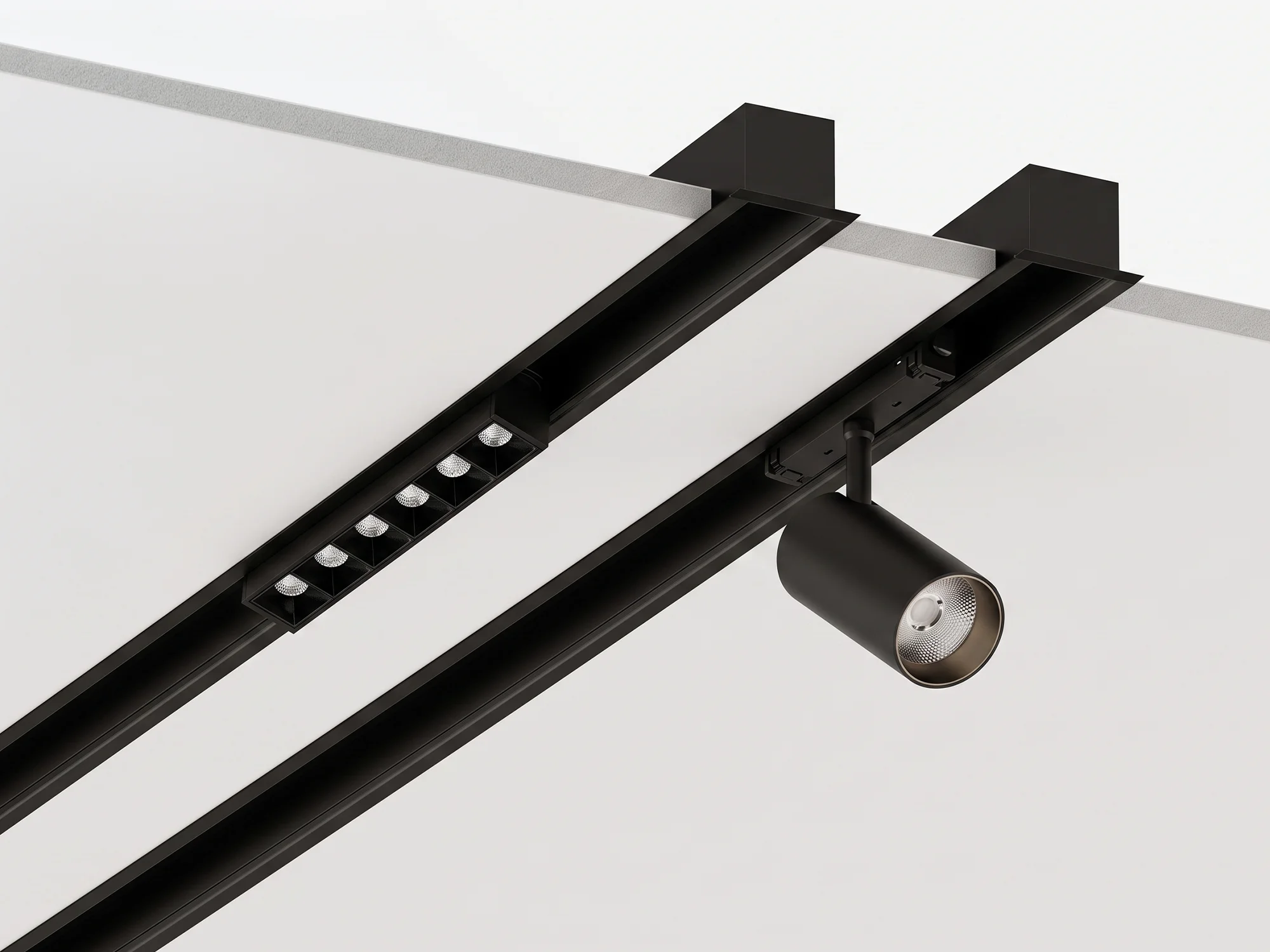

Asma tavan yapılan veya yenilenen mekanlarda sıva altı (gömme, trimless) magnet ray öne çıkar. Profil, alçıpan içine gömülür ve tavan yüzeyiyle aynı hizada biter. Görünen tek şey ince bir ışık kanalıdır; ray sistemleri içindeki en temiz mimari görünüm budur. Gömme profil kararının alçıpan işinden önce verilmesi gerekir; sonradan gömme uygulamak ciddi tadilat ister.

Yüksek tavanlı mekanlarda ise sarkıt montaj devreye girer. Ray, çelik halat askılarla tavandan istenen kotta asılır ve ışık çalışma düzlemine yaklaştırılır. Cafe, showroom ve ofis uygulamalarında yaygındır. Hangi yöntem seçilirse seçilsin besleme noktası önceden planlanmalı, bağlantı enerji kesilerek ve yetkili teknisyen tarafından yapılmalıdır.

---

GU10 Ampullü mü Entegre LED (COB) mu?

Ray spot başlıkları ışık kaynağına göre ikiye ayrılır: GU10 duylu ampul taşıyan modeller ve COB (entegre LED modül) içeren modeller. Fark, hem ışık kalitesini hem servis senaryosunu belirler.

GU10 ampullü modelin gücü servis kolaylığındadır. Işık kaynağı standart bir ampuldür; ömrünü tamamladığında yenisi takılır, armatür yerinde kalır. Işık rengini veya açıyı değiştirmek de ampul değiştirmek kadar basittir. Karşılığında güç 5-7 W bandında kalır ve ışık kalitesi takılan ampulün kalitesine bağlıdır. Duyun yapısı ve ampul uyumu için GU10 duyunu anlattığımız rehbere bakabilirsiniz.

Entegre COB model ise ışığı armatürün bütünüyle tasarlar. LED modül, lens ve reflektör tek gövdede eşleştirildiği için ışık daha kontrollü, daha güçlü ve daha homojendir. 10-40 W aralığı, tek başlıktan mağaza vitrinini aydınlatacak güç demektir. Derin reflektör, ışık kaynağını göz hizasından gizler ve kamaşmayı azaltır. Bedeli servis tarafındadır: modül arızalandığında çoğu üründe başlığın tamamı değişir.

İki tip arasındaki güç farkının adet üzerinde de sonucu vardır. Aynı toplam lümen, GU10 başlıklarla daha çok, COB başlıklarla daha az spot demektir. Az sayıda güçlü COB vurguyu derinleştirir; çok sayıda GU10 ise ışığı daha çok noktaya dağıtır. Karma kullanım da mümkündür: aynı rayda genel bölge GU10, vitrin tarafı COB ile çözülebilir.

Dimlenebilir spot isteniyorsa seçim armatürle bitmez; sürücü ile dimmer uyumu titreşimin ana belirleyicisidir ve ayrıntısı LED titreşim rehberinde anlatılır.

---

Kaç Watt, Kaç Spot Gerekir?

Spot sayısı tahminle değil, üç adımlık lümen hesabıyla belirlenir. Salon senaryosu üzerinden kuralım: 20 m² bir salon ve 200 lüks hedef, ham ihtiyaç olarak 4.000 lümen demektir. İkinci adımda mekan verim faktörü devreye girer; ışığın çalışma düzlemine ulaşan payı tipik salonda 0,6 alınır. Üçüncü adımda kirlenme ve yaşlanma için 0,8 bakım faktörü uygulanır. Sonuç: 4.000 bölü (0,6 x 0,8), yani yaklaşık 8.300 lümen gerekir.

Bu ihtiyacı 900 lümen veren 10 W COB spotlarla karşılamak 9-10 adet demektir. Sayının yüksekliği bir hesap hatası değildir; noktasal ışık kaynağıyla genel aydınlatma yapmanın doğal bedelidir. Spot ışığı dar alana yoğunlaşır; mekanın tamamını aynı düzeye getirmek çok sayıda nokta ister.

Bu yüzden çoğu salonda doğru kurgu katmanlıdır. Genel ışığı başka bir kaynak verir: magnet raydaki lineer modül, bir avize veya gizli şerit aydınlatma. Ray spotlar ise tablo duvarına, TV ünitesine ve okuma köşesine vurgu yapar. Katmanlı düzende spot sayısı 4-6 adede iner ve her spot gerçekten iş yapan bir noktaya bakar.

Mekanınızın kaç lümene ihtiyaç duyduğunu görmek için lümen hesaplama aracımızı kullanabilirsiniz; alan, tavan yüksekliği ve mekan tipini girdiğinizde gerekli toplam ışık akısını hesaplar.

---

Işık Açısı: 24 Derece mi 36 Derece mi?

Aynı watt ve aynı lümen değerine sahip iki spot, farklı ışık açısıyla bambaşka sonuç verir. Işık açısı (beam angle), ışığın koniye yayılma genişliğidir ve spot seçiminin en çok atlanan parametresidir. Işığın yüzeyde oluşturduğu çap tek cümlelik bir formülle bulunur: ışık çapı yaklaşık 2 x mesafe x tan(açı/2).

Dar açı, ışığı küçük bir alana yoğunlaştırır. 15° bir spot, iki metre mesafede yarım metrelik parlak bir daire çizer; tablo ve heykel gibi tekil objeler bu keskin vurguyla sahneye çıkar. Bedeli, daireler arasındaki karanlık boşluklardır. Dar açılı spotlar genel aydınlatma için dizildiğinde tavan boyunca parlak nokta ve karanlık ara ritmi oluşur; mekan huzursuz görünür.

Geniş açı ise ışığı yumuşak geçişlerle yayar. 36°, spotlar arası standart mesafede dairelerin birbirine değmesini sağlar ve genel aydınlatmanın alt sınırıdır. 60° alçak tavanlı ve geniş mekanlarda daha az spotla düz bir aydınlık verir; karşılığında vurgu etkisi kaybolur.

Pratik kural şudur: obje vurgusu 15-24°, genel aydınlatma 36° ve üzeri ister. Karma kurguda iki açı aynı rayda birlikte kullanılır. Açı daraldıkça kaynak parlaklığının göz hizasına gelme riski artar; kamaşma değerlendirmesinin ölçüsü olan UGR kavramı LED panel rehberinde anlatılır.

---

Kelvin ve CRI: Ray Spotta Renk Seçimi

Salon ve konut uygulamalarında yaygın tercih 3000K sıcak beyazdır; ahşap ve kumaş tonlarını sıcak gösterir, akşam kullanımına uyar. Mağaza ve teşhir tarafında ise renk doğruluğu öne geçer: kumaş, kuyum ve kozmetik teşhirinde CRI değeri 90 üzeri olan spotlar tercih edilir. Aynı raydaki tüm başlıkların Kelvin değerinin eşit olması da homojen görünümün ön şartıdır.

Mekan bazlı Kelvin seçiminin bütün tablosu bu yazının kapsamı dışındadır; oda oda öneriler için ışık rengi seçim rehberimiz ayrıntılı bir kaynak sunar.

---

Yerleşim ve Devre Gruplaması

Doğru ürün yanlış yerleşimle boşa gider; ray spot aydınlatmasının performansı büyük ölçüde mesafe kurallarına bağlıdır.

• Duvar yıkama mesafesi: Duvarı düzgün yıkamak için ray, duvara yapıştırılmaz. 2,7 m tavanda profil duvardan yaklaşık 60-80 cm açığa alınır; ışık duvara eğik gelir ve yüzey boyunca eşit yayılır.

• Tablo aydınlatması ve 30 derece kuralı: Spot, tabloya dikeyden yaklaşık 30 derece açıyla bakacak konuma yerleştirilir. Daha dik açı çerçeve gölgesi düşürür; daha yatık açı camda yansıma ve izleyici gözünde kamaşma üretir.

• Spotlar arası mesafe: Genel aydınlatma dizilişinde 80-100 cm aralık tipiktir. Bu aralık, 36° açıda ışık dairelerinin zeminde birbirine değmesini ve karanlık ara kalmamasını sağlar.

• Devre gruplaması: Çok devreli raylarda spot grupları ayrı anahtarlanır. Vurgu grubu ile genel grup ayrı devreye alındığında aynı salon iki karaktere kavuşur: misafir düzeninde tüm gruplar, film akşamında yalnızca vurgu grubu yanar.

Yerleşimi tavana çıkmadan önce kağıt üzerinde kurmak en sağlıklısıdır. Mekanın basit bir planına mobilyalar, vurgu yüzeyleri ve ray güzergahı çizilir; her spotun baktığı nokta işaretlenir. Bu beş dakikalık çizim, montaj sonrası “spot yanlış yere denk geldi” sorununu büyük ölçüde ortadan kaldırır.

Planı ray uzunluğuyla birlikte düşünmek de önemlidir. Spot eklemeye açık bir düzen için ray, bugünkü ihtiyaçtan bir iki modül payıyla seçilir; boş kalan hat ileride yeni başlık kabul eder.

---

Ray Spot Fiyatlarını Ne Belirler?

Benzer görünen iki başlık arasındaki fiyat farkı, gövdenin içindeki mühendislikten gelir. Karşılaştırma yaparken şu kalemlere bakın.

• COB çip ve sürücü kalitesi: Işık akısının yıllar içinde korunması ve titreşimsiz çalışma bu ikiliye bağlıdır. Ucuz üründeki ilk tasarruf kalemi genellikle sürücüdür.

• CRI değeri: 80 ile 90 üzeri arasındaki fark, çip maliyetine doğrudan yansır. Teşhir kalitesi arayan kullanıcı bu farkı öder.

• Işık açısı seçenekleri: Farklı açılarda lens ve reflektör sunan seriler, tek açılı ürünlere göre daha esnek ve daha maliyetlidir.

• Gövde ve soğutucu tasarımı: Alüminyum gövdenin kütlesi LED sıcaklığını belirler. İyi soğutulan modül parlaklığını korur ve uzun yaşar.

• Magnet ray ekosistemi: 48 V sistemde trafo, profil ve modül çeşitliliği toplam maliyeti belirler. Geniş modül ailesi, başlangıçta değil genişleme aşamasında değer üretir.

• Ray uzunluğu ve devre sayısı: Uzun profil ve çok devreli yapı hem malzeme hem işçilik kalemini büyütür.

Bu kalemler birlikte okunduğunda ucuz ve pahalı ürün arasındaki fark görünür hale gelir. Karşılaştırmayı fiyat etiketi üzerinden değil, CRI, açı seçeneği ve sürücü bilgisi üzerinden yapmak uzun vadede daha ekonomiktir.

---

Maxled Ray Spot ve Magnet Ray Serisi

Bu rehberde anlatılan sistemlerin Levent Elektrik’teki ürün karşılığı Maxled ürün gamıdır. Ray spot modelleri iki ana koldan ilerler: GU10 ampullü başlıklar ve entegre COB seriler. GU10 tarafı, ampul değiştirme esnekliği arayan konut kullanıcısına hitap eder. COB tarafı ise 10 W ve üzeri güç seçenekleriyle vitrin, mağaza ve yoğun vurgu ihtiyacına cevap verir. Başlıklar siyah ve beyaz gövde seçenekleriyle sunulur; koyu tavanda siyah, açık tavanda beyaz gövde bütünleşik görünür.

Magnet ray tarafında Maxled; gömme, sıva üstü ve sarkıt profil seçeneklerini, 48 V trafo ünitelerini ve modül ailesini birlikte sunar. Spot modüller vurguyu, lineer modüller kesintisiz genel ışığı üstlenir ve iki tip aynı profilde karışık dizilir. Sistemin bileşenleri tek markadan seçildiğinde profil, trafo ve modül uyumu garanti altına alınır. LED spot tarafında Noas ürünleri alternatif genişlik sunar.

Ray planınızı, profil uzunluğunu ve spot seçimini birlikte netleştirmek için Antalya’daki mağazamıza uğrayabilir, stok ve proje desteği için iletişim sayfamızdan bize ulaşabilirsiniz.

---

Sonuç

Ray spot seçimi beş kararın sırayla verilmesiyle tamamlanır. İlk karar mekan ve amaçtır: ışık genel aydınlatma mı yapacak, vurgu mu? Bu cevap katmanlı kurgunun iskeletini belirler. İkinci karar ray tipidir: kanıtlanmış ve ekonomik çözüm standart monoray, modül çeşitliliği ve gömme estetik isteyen mekan için magnet ray.

Üçüncü karar ışık kaynağıdır: servis kolaylığı GU10 ampullü modelde, güç ve ışık kontrolü entegre COB modelde toplanır. Dördüncü karar açı, watt ve adettir; açıyı görev seçer, adedi lümen hesabı verir. Watt tek başına karşılaştırma ölçüsü değildir.

Son karar yerleşimdir. Duvardan 60-80 cm mesafe, tabloda 30 derece kuralı ve 80-100 cm spot aralığı, aynı ürünlerden çok daha iyi sonuç çıkarır. Bu beş kararı sırasıyla veren kullanıcı, hem bugünkü düzenine oturan hem yarınki değişikliğe açık bir aydınlatma kurar.

---
