Otomatik Sigorta Seçimi: B, C, D Tipi Farkı ve Amper Hesabı

Panoya takılacak bir otomatın gövdesinde iki bilgi yazar: bir harf ve bir sayı. C16 yazan bir cihaz, 16 amper anma akımına ve C tipi açma eğrisine sahiptir. Otomatik sigorta seçimi büyük ölçüde bu iki değerin devreye doğru eşlenmesinden ibarettir. Yanlış eşleşmenin sonucu ya sürekli atan bir hat ya da yeterince korunmayan bir kablodur.

Öne Çıkan Bilgiler: Otomatik sigorta iki mekanizmayla korur: bimetal şerit yavaş gelişen aşırı yükü, elektromanyetik bobin ani kısa devreyi keser; gövdedeki B, C ve D harfi yalnızca ani açma bandını tanımlar (sırasıyla anma akımının 3-5, 5-10 ve 10-20 katı). Anma akımı cihaza değil kabloya göre seçilir: 1,5 mm² aydınlatma hattında 10 A, 2,5 mm² priz hattında 16 A yaygın eşleşmedir. Kesme kapasitesi (kA), cihazın güvenle kesebileceği en büyük kısa devre akımını gösterir; konutta 3-6 kA tipiktir. Akıllı ve WiFi’li ürünlerin bir kısmı koruma cihazı değil uzaktan kumandalı anahtarlama modülüdür; etiketinde anma akımı, eğri harfi ve kesme kapasitesi yoksa koruma sağlamaz. Sık atan bir otomatın amperini büyütmek çözüm değil, kabloyu korumasız bırakan bir hatadır.

Otomatik Sigorta Nedir, Nasıl Çalışır?

Otomatik sigorta, devreden geçen akım güvenli sınırı aştığında hattı otomatik olarak kesen bir koruma cihazıdır. İki farklı tehlikeye karşı görev yapar: kablonun taşıma kapasitesinin üzerinde akım çekilmesi anlamına gelen aşırı yük ve iletkenlerin birbirine temas etmesiyle oluşan kısa devre. Koruduğu asıl unsur prize takılan cihaz değil, duvar içindeki kablodur; hat, yalıtımı bozulacak kadar ısınmadan devre dışı kalır. Panodaki her devrenin başında bu nedenle ayrı bir otomat bulunur.

Bu iki tehlikeye karşı koruma görevini, tek gövdede birleşen iki ayrı mekanizma paylaşır. Yavaş gelişen aşırı yükü ısıl mekanizma, mikrosaniyeler içinde büyüyen kısa devreyi manyetik mekanizma yakalar.

Isıl tarafta bir bimetal şerit bulunur. Devreden geçen akım bu şeridi ısıtır ve ısındıkça şerit eğilir. Akım anma değerinin biraz üzerindeyse eğilme yavaş ilerler; cihaz saniyeler hatta dakikalar sonra açar. Bu gecikme kasıtlıdır, çünkü kısa süreli yüklenmeler kabloya zarar vermez ve gereksiz kesinti istenmez.

Manyetik tarafta ise bir bobin ve hareketli nüve yer alır. Kısa devre anında akım anma değerinin katlarına fırlar, bobinin ürettiği manyetik alan nüveyi çeker ve kontaklar anında ayrılır. Açma süresi milisaniye mertebesindedir. Ayrılma sırasında oluşan ark, gövde içindeki ark söndürme odacığında bölünerek söndürülür.

Konut ve benzeri tesislerde kullanılan otomatik sigortalar IEC/EN 60898-1 standardına göre üretilir. Endüstriyel devre kesiciler ise IEC 60947-2 kapsamındadır. Bu standartlar açma eğrilerini, kesme kapasitesini ve test koşullarını tanımlar; ürün etiketindeki değerler bu testlere dayanır.

---

W Otomat, Buşon ve Otomatik Sigorta Aynı Şey mi?

Sahada aynı cihaz için birden fazla ad kullanılır ve bu durum seçim aşamasında kafa karıştırır. W otomat, otomat sigorta ve otomatik sigorta ifadeleri piyasada aynı ürünü tarif eder: DIN raya takılan, mandallı, tekrar kurulabilen minyatür devre kesici. Teknik literatürdeki kısaltması MCB’dir.

Kısaltmalar arasında da kısa bir yön tayini gerekir. MCB (minyatür devre kesici), konut ve ticari yapıların tali devrelerinde kullanılan ve IEC/EN 60898-1 kapsamında tanımlanan cihazdır. MCCB (kompakt şalter) daha yüksek akımlı ana ve dağıtım devrelerinde, ACB (açık tip kesici) ise büyük tesislerin ana dağıtım panolarında görev yapar; her ikisi de IEC 60947-2 kapsamındadır. Bu yazıdaki eğri, amper ve kesme kapasitesi anlatımının odağı MCB’dir.

Buşon ise farklı bir teknolojidir. Buşonun içinde belirli bir akımda eriyen bir tel bulunur; aşırı akımda bu tel erir ve devre açılır. Erimiş buşon tekrar kullanılamaz, yenisiyle değiştirilmesi gerekir. Otomatik sigortada ise açma sonrası mandal yukarı kaldırılır ve devre tekrar kurulur.

Bu fark yalnızca kullanım kolaylığı değil, güvenlik farkıdır. Erimiş buşona kalın tel sarma alışkanlığı hala karşılaşılan bir uygulamadır ve devreyi tamamen korumasız bırakır. Sarılan telin erime akımı bilinmediği için kablo, kendi taşıma kapasitesinin çok üzerindeki akımda korunmasız kalır. Modern panolarda buşon yerini otomatik sigortaya bırakmıştır.

---

Açma Eğrisi Nedir? B, C ve D Tipi Farkı

Açma eğrisi, otomatik sigortanın hangi akımda ne kadar sürede açacağını tanımlayan karakteristiktir. Gövdedeki B, C veya D harfi bu karakteristiği gösterir. Burada sık yapılan bir kavram hatası vardır: harf, ısıl aşırı yük korumasını değil, yalnızca manyetik ani açma bandını belirler.

Yani C16 ile B16 arasındaki fark, 20 amperlik bir aşırı yükte değil, kısa devre anında ortaya çıkar. Her iki cihaz da uzun süreli aşırı yükte benzer davranır. Ayrım, akım anma değerinin katlarına çıktığında hangi noktada anında açacaklarıdır.

Tablodaki mantık kalkış akımıyla ilgilidir. Bir motor veya kompresör devreye girerken kısa süreliğine anma akımının katlarında akım çeker. B tipi bir otomat bu darbeyi kısa devre sanıp açar; C tipi ise daha geniş bandı sayesinde darbenin geçmesine izin verir ve gerçek arızada açar.

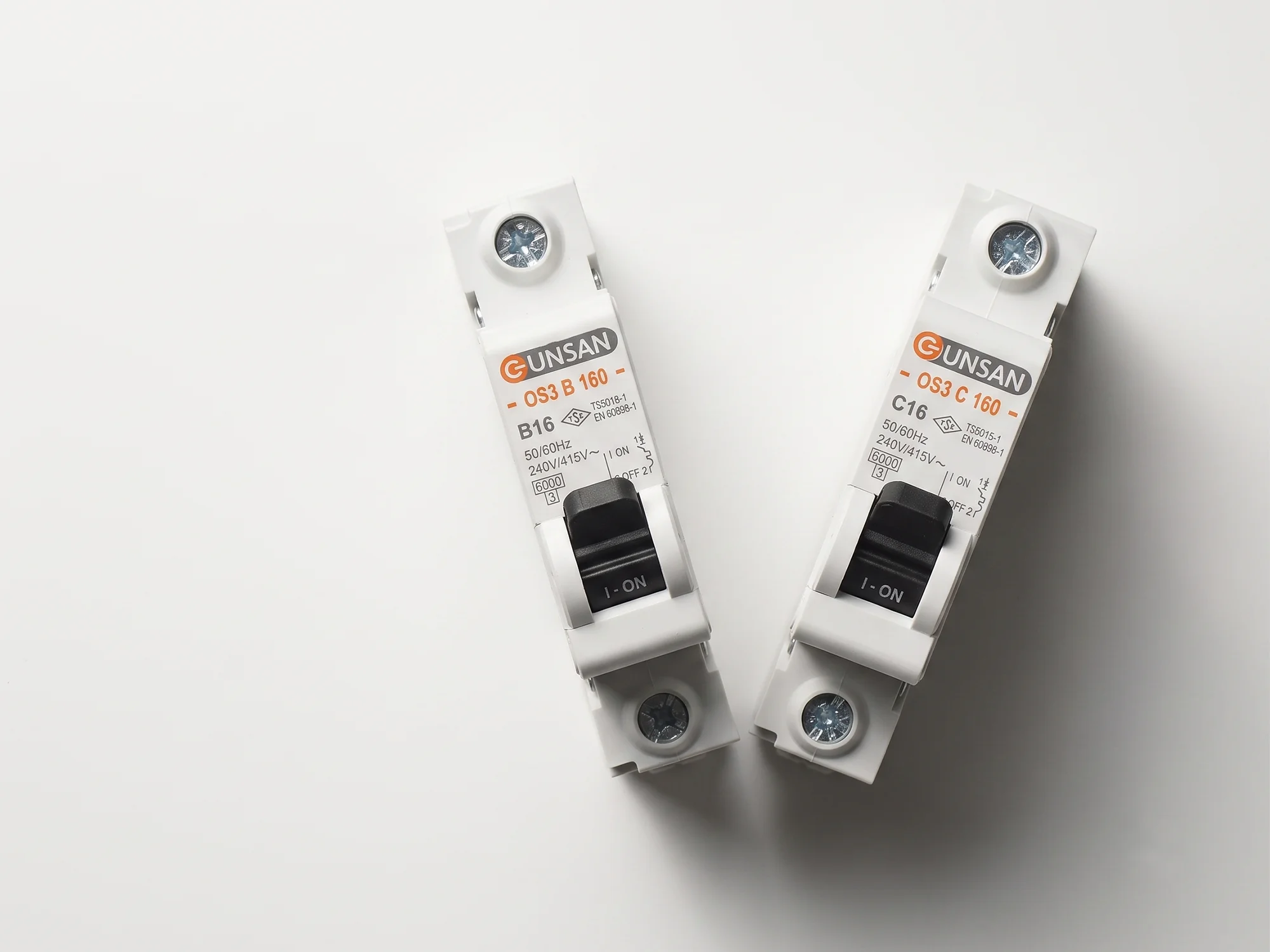

Aşağıdaki görselde yer alan Günsan OS3 serisi iki otomat bu ayrımı somutlaştırır. Soldaki B16 ile sağdaki C16 aynı 16 amper anma akımını taşır; aralarındaki tek fark gövdeye basılan eğri harfi ve bu harfin tanımladığı ani açma bandıdır.

---

Hangi Devrede Hangi Eğri Kullanılır?

Eğri seçimi, devredeki yükün kalkış davranışına bakılarak yapılır. Kalkış darbesi olmayan yüklerde dar bant, darbeli yüklerde geniş bant tercih edilir. Konut tesisatının büyük bölümü B tipi ile çözülür.

• B tipi: Aydınlatma devreleri, priz hatları, elektrikli ısıtıcı ve su ısıtıcısı gibi rezistif yükler. Bu yükler devreye girerken kayda değer bir darbe akımı üretmez.

• C tipi: Klima, hidrofor, kompresör, pompa ve motorlu yükler. Kalkış anındaki yüksek akım nedeniyle B tipi bu devrelerde gereksiz açma yapar.

• D tipi: Trafo, solenoid valf, kaynak makinesi gibi çok yüksek darbe akımı üreten endüstriyel yükler. Konut tesisatında D tipi ihtiyacı nadiren doğar.

Aydınlatma devrelerinde bir istisna vardır. Çok sayıda LED sürücünün aynı hatta toplandığı büyük gruplarda, sürücülerin kondansatör dolum akımı toplanarak kısa süreli yüksek bir darbe oluşturur. Bu tür gruplarda B tipi otomat açma yapabilir ve hattın C tipiyle değerlendirilmesi gerekir.

Ters yönde de bir risk vardır. Gereksiz yere geniş bantlı eğri seçmek, uzun hatlarda korumayı zayıflatır. Hattın uzak ucundaki kısa devre akımı, kablo direnci nedeniyle sınırlıdır; bu akım D tipinin ani açma eşiğine ulaşmazsa cihaz ani açma yapmaz ve kesme ısıl mekanizmaya kalır. Bu nedenle eğri, ihtiyaç kadar geniş seçilir.

Motorlu devrelerde bir noktanın altını çizmek gerekir: otomatik sigorta motoru aşırı yükten korumak için tasarlanmamıştır. O görev termik rölenin işidir; otomat kısa devre tarafını üstlenir. İki cihaz motor panosunda birbirini tamamlar.

---

Kaç Amper Otomatik Sigorta Seçilir?

Anma akımı seçiminde en kritik kural şudur: otomatik sigorta cihazı değil, kabloyu korur. Seçim yükün gücünden başlar ama kablonun taşıma kapasitesinde biter. Doğru sıralama, yükün çektiği akımın otomat anma akımından, otomat anma akımının da kablonun taşıma kapasitesinden küçük veya eşit olmasıdır.

Akım hesabı tek fazlı devrelerde basittir. Yükün gücünü şebeke gerilimine bölersiniz: 230 V bir hatta 4000 W çeken bir klima yaklaşık 17,4 A akım çeker. Bu değerin üzerindeki ilk standart kademe olan 20 A otomat ve 4 mm² kesit uygun eşleşmedir. Üç fazlı yüklerde hesap, hat gerilimi ve güç katsayısını da içerir; motor devrelerinde etiket akımı esas alınır.

Bu tablo bir başlangıç noktasıdır, sabit bir reçete değildir. Kablonun taşıma kapasitesi döşeme yöntemine, ortam sıcaklığına ve aynı güzergahta gruplanan kablo sayısına göre düşer. Dar bir kanal içinde yan yana ilerleyen kablolar birbirini ısıtır; bu durumda kesit büyütülür veya otomat küçültülür. Kablo kanalı seçimi ve ölçüleri bu nedenle yalnızca estetik değil, termik bir konudur.

Uygulamada en sık karşılaşılan hata, tabloyu tersten okumaktır. Kablo 1,5 mm² döşenmişken hattaki cihaz sayısı arttığı için 16 A otomat takılması, kabloyu kendi kapasitesinin üzerinde akıma açık bırakır. Doğru çözüm otomatı büyütmek değil, hattı yeni bir devreye bölmek veya kesiti artırmaktır.

---

Kesme Kapasitesi (kA) Ne Anlama Gelir?

Kesme kapasitesi, otomatik sigortanın kendisi zarar görmeden güvenle kesebileceği en büyük kısa devre akımıdır. Gövdede dikdörtgen bir kutu içinde 3000, 4500, 6000 veya 10000 olarak yazar; bu değerler amper cinsindendir ve sırasıyla 3 kA, 4,5 kA, 6 kA ve 10 kA anlamına gelir.

Bu değer anma akımıyla karıştırılmamalıdır. 16 A anma akımlı bir otomat, normal çalışmada 16 amper taşır; ancak kısa devre anında hattan geçebilecek akım binlerce ampere ulaşabilir. Cihazın bu akımı kesebilmesi, kesme kapasitesinin tesisattaki olası kısa devre akımından büyük olmasına bağlıdır.

Olası kısa devre akımı, besleme trafosunun gücüne ve tesisatın trafoya olan uzaklığına bağlıdır. Trafoya yakın binalarda ve sanayi tesislerinde bu akım yüksektir; oralarda 10 kA sınıfı tercih edilir. Konutlarda 3-6 kA aralığı tipik olarak yeterlidir.

Yetersiz kesme kapasiteli bir cihaz, kısa devre anında kontakları kaynayabilir veya gövdesi hasar görebilir. Bu, korumanın en gerekli olduğu anda ortadan kalkması demektir. Siemens şalt ürün grubunda ve Viko sigorta kutusu ile şalt malzemelerinde olduğu gibi sertifikalı üreticiler bu değeri gövdeye standart olarak basar; seçim sırasında etiketten kontrol edilmesi gerekir.

Bazı gövdelerde kesme kapasitesinin hemen altında, kare içinde bir rakam daha yer alır. Bu 1, 2 veya 3 değeri enerji sınırlama sınıfını gösterir; sınıf 3, kısa devre anında devreden geçen enerjiyi en çok sınırlayan seviyedir.

---

Kutup Sayısı: 1P, 1P+N, 2P, 3P ve 4P

Kutup sayısı, otomatik sigortanın kaç iletkeni kestiğini gösterir. Seçim hem devrenin faz yapısına hem de bakım sırasında istenen ayırma seviyesine göre yapılır.

• 1P (tek kutuplu): Yalnızca faz iletkenini keser, nötr devrede kalır. Konut aydınlatma ve priz devrelerinde en yaygın kullanımdır.

• 1P+N: Fazı korur ve nötrü birlikte anahtarlar. Tek modül genişliğinde çözüm sunduğu için dar panolarda tercih edilir.

• 2P (çift kutuplu): Faz ve nötrü birlikte keser, tam ayırma sağlar. Banyo, dış mekan ve bakım sırasında hattın tamamen izole edilmesi istenen devrelerde kullanılır.

• 3P (üç kutuplu): Üç fazı birlikte keser. Nötr kullanmayan üç fazlı motor ve makine beslemelerinin standart çözümüdür.

• 4P (dört kutuplu): Üç faz ve nötrü birlikte keser. Nötr taşıyan üç fazlı dağıtım hatlarında ve ana giriş uygulamalarında kullanılır.

Üç fazlı devrelerde tek tek üç adet 1P otomat kullanmak sakıncalıdır. Fazlardan biri açtığında diğer ikisi devrede kalır ve motor iki fazla dönmeye çalışır; bu durum sargıyı kısa sürede yakar. Üç fazlı yükte kutupların mekanik olarak bağlı olduğu 3P cihaz kullanılır. Tesisatınızın hangi yapıda olduğunu belirlemek için tek faz ve üç faz arasındaki farkları inceleyebilirsiniz.

---

Otomatik Sigorta Neden Atar? Aşırı Yük ve Kısa Devre Ayrımı

Atan bir otomat neredeyse her zaman doğru çalışmaktadır; sorun cihazda değil devrededir. Teşhiste ilk adım, açmanın aşırı yükten mi kısa devreden mi kaynaklandığını ayırmaktır. İki durumun sahadaki belirtileri belirgin biçimde farklıdır.

• Aşırı yük belirtisi: Otomat hemen değil, bir süre çalıştıktan sonra atar. Genellikle aynı hatta birden fazla yüksek güçlü cihaz çalışırken ortaya çıkar ve yük azaltılınca tekrarlamaz.

• Kısa devre belirtisi: Otomat anında atar. Çoğu zaman belirli bir cihaz fişe takıldığında veya bir anahtar açıldığında tekrarlar; kıvılcım ve ses eşlik edebilir.

• Yanlış eğri belirtisi: Yalnızca kalkış anında atar, cihaz çalışmaya başladıktan sonra sorun çıkmaz. Klima ve hidrofor hatlarında B tipi kullanıldığında görülür.

• Gevşek bağlantı belirtisi: Klemens bölgesinde ısınma ve renk değişimi vardır. Temas direnci lokal ısı üretir, bimetal yanılır ve gerçek bir aşırı yük olmadan açma yaşanır.

Bu noktada kaçak akım rölesiyle karışıklık sık yaşanır. Otomatik sigorta aşırı akım ve kısa devreye karşı kabloyu korur; kaçak akım rölesi ise tesisattan insana veya toprağa akan kaçağı algılayarak hayatı korur. İkisi birbirinin alternatifi değildir ve modern panoda birlikte bulunur. Kaçak tarafındaki atma nedenleri ve seçim kriterleri için kaçak akım rölesinin neden attığını anlattığımız rehbere bakabilirsiniz.

Tekrarlayan açmalarda uygulanacak sıra nettir: önce hattaki yük azaltılır, sonra cihazlar tek tek denenerek arızalı olan bulunur, ardından bağlantılar kontrol edilir. Bu adımlar sonuç vermezse tesisat ölçümü gerekir.

---

Selektivite: Ana Şalter ve Tali Devre Kademelendirmesi

Selektivite, bir arıza durumunda yalnızca arızanın bulunduğu devrenin açması, üst kademedeki cihazın devrede kalmasıdır. Doğru kurulmuş bir panoda mutfaktaki kısa devre yalnızca mutfak hattını keser; evin tamamı karanlıkta kalmaz.

Kademelendirmenin temel mantığı, üst kademedeki cihazın alt kademeden daha yüksek anma akımına ve daha yavaş açma davranışına sahip olmasıdır. Tali devrelerde 10 A ve 16 A otomatlar, ana kademede daha yüksek anma akımlı bir şalter kullanılır. Yük dağılımının devrelere makul bölünmesi de bu yapının parçasıdır.

Pratikte önemli bir sınır vardır. İki minyatür devre kesici arasında yüksek kısa devre akımlarında tam selektivite her zaman sağlanamaz; her iki cihaz da manyetik bölgede birlikte açabilir. Kritik uygulamalarda üreticinin selektivite tablolarına bakılması, gerekiyorsa üst kademede gecikmeli açma özelliğine sahip cihaz kullanılması gerekir.

Selektivitenin ihmal edildiği panolarda tipik belirti şudur: tek bir prizdeki arıza, dairenin ana şalterini attırır. Bu durum genellikle tüm yüklerin tek bir devreye toplanmasından veya kademeler arasında anma akımı farkı bırakılmamasından kaynaklanır.

---

Akıllı ve WiFi’li Otomatik Sigortalar

Akıllı otomatik sigortalar, klasik koruma işlevine haberleşme ve ölçüm yeteneği ekleyen cihazlardır. Uzaktan açma ve kapama, anlık akım, gerilim ve tüketim izleme, açma durumunda bildirim gönderme ile zaman programına göre çalıştırma başlıca özellikleridir. Haberleşme tarafında WiFi, Bluetooth ve endüstriyel panolarda yaygın olan RS-485 seçenekleri bulunur.

Bu cihazların değeri, panonun başında kimsenin bulunmadığı senaryolarda ortaya çıkar. Birden fazla lokasyonun izlendiği ticari tesisler, kiraya verilen daireler, tarımsal sulama noktaları ve şantiye panoları tipik kullanım alanlarıdır. Tüketimin devre bazında kaydedilmesi, hangi hattın ne kadar enerji harcadığını görünür kılar ve arıza takibini kolaylaştırır.

Satın alma öncesinde kritik bir ayrımı yapmak gerekir. Piyasadaki bazı ürünler koruma cihazı değil, mevcut hatta seri bağlanan uzaktan kumandalı anahtarlama modülleridir; bu modüller aşırı akım ve kısa devre koruması sağlamaz. Ürünün gerçekten IEC/EN 60898-1 kapsamında sertifikalı bir devre kesici olup olmadığı etiketten doğrulanmalıdır: anma akımı, eğri harfi ve kesme kapasitesi etikette yoksa cihaz koruma görevi görmüyordur. Uzaktan kurma özelliği de dikkatli kullanılır; açmanın nedeni bilinmeden hattın uzaktan tekrar kurulması, devam eden bir arızanın üzerine enerji vermek anlamına gelir.

---

Otomatik Sigorta Seçerken Sık Yapılan Hatalar

Sahada tekrarlayan hatalar sınırlı sayıdadır ve büyük bölümü seçim aşamasında önlenebilir. Aşağıdaki başlıklar, otomatik sigorta kaynaklı sorunların çoğunu açıklar.

• Atan otomatın amperini büyütmek: En yaygın ve en tehlikeli hatadır. Açmanın sebebi giderilmediği için sorun sürer, üstelik kablo kendi kapasitesinin üzerindeki akıma açık bırakılır.

• Kabloya değil cihaza göre seçim yapmak: Anma akımı, beslenen cihazın gücüne göre değil hattaki kablonun taşıma kapasitesine göre sınırlanır.

• Eğriyi rastgele seçmek: Motorlu yükte B tipi gereksiz açma yaratır; uzun hatta gereksiz geniş bant seçmek ani açma korumasını zayıflatır.

• Kesme kapasitesini göz ardı etmek: Yalnızca amper değerine bakıp kA değerini atlamak, kısa devre anında cihazın görevini yapamamasına yol açar.

• Üç fazlı yükte ayrı ayrı 1P kullanmak: Tek fazın açması motoru iki fazda bırakır ve sargı yanmasına neden olur.

• Klemens sıkma kalitesini ihmal etmek: Gevşek bağlantı ısınır, sahte açmalara ve zamanla temas bozulmasına yol açar; pano bakımlarında kontrol edilmelidir.

• Tüm yükü tek devreye toplamak: Selektivite ortadan kalkar, tek arıza tüm tesisatı karartır ve arıza takibi zorlaşır.

Güvenlik notu: Bu içerik genel bilgilendirme amaçlıdır. Otomatik sigorta seçimi, pano kurulumu, devre kesici değişimi ve kesit hesabı gibi işlemler yetkili elektrik teknisyeni veya elektrik mühendisi tarafından, yürürlükteki yönetmeliklere uygun şekilde yapılmalıdır. Yetkisiz müdahale can ve mal güvenliği açısından risk taşır.

---

Sonuç

Otomatik sigorta seçimi üç kararın toplamıdır. Harf, yükün kalkış davranışını karşılar: rezistif ve aydınlatma yüklerinde B, motorlu ve darbeli yüklerde C, endüstriyel yüksek darbeli yüklerde D. Sayı, kabloyu korur: 1,5 mm² için 10 A, 2,5 mm² için 16 A eşleşmesi konut tesisatının omurgasıdır. Gövdedeki kA değeri ise cihazın kısa devre anında ayakta kalmasını belirler.

Yazı boyunca tekrarlanan tek bir yasak vardır: sık atan bir otomatın amperini büyütmeyin. Açma bir arızanın belirtisidir ve amper büyütmek belirtiyi susturup riski büyütür. Doğru sıra, önce nedeni bulmak, sonra gerekiyorsa hattı yeni bir devreye bölmek veya kesiti artırmaktır.

Kablo kesiti, döşeme koşulları ve olası kısa devre akımı birlikte değerlendirilmesi gereken parametrelerdir. Tablolar başlangıç noktası verir; nihai seçim projeye ve saha koşullarına göre yetkili personel tarafından yapılır.

Otomatik sigorta, kaçak akım rölesi ve pano malzemeleri için Antalya’daki mağazamıza uğrayabilir, proje bazlı tedarik ve stok bilgisi için iletişim sayfamızdan bize ulaşabilirsiniz.

---

Kaynaklar

• IEC 60898-1:2015, Elektrik aksesuarları - Ev ve benzeri tesisatlarda aşırı akım koruması için devre kesiciler: webstore.iec.ch

• IEC 60947-2:2016, Alçak gerilim anahtarlama ve kontrol düzenleri - Bölüm 2: Devre kesiciler: webstore.iec.ch

• Elektrik İç Tesisleri Yönetmeliği (RG 4 Kasım 1984, sayı 18565), T.C. Mevzuat Bilgi Sistemi: mevzuat.gov.tr
