Kaçak Akım Rölesi Nedir, Neden Atar?

Öne Çıkan Bilgiler: Kaçak akım rölesi, elektrik tesisatında meydana gelen kaçağı 30 milisaniyeden kısa sürede algılayarak devreyi kesen ve insan hayatını koruyan bir güvenlik cihazıdır. Konutlarda 30 mA hassasiyetli röle zorunludur; elektrikli araç şarj istasyonlarında ise DC kaçak akımı da algılayan B tipi röle kullanılır. Kaçak akım rölesi nem, izolasyon bozulması, arızalı cihaz veya topraklama sorunu nedeniyle atar. Ayda bir test butonuyla kontrol edilmesi, Elektrik İç Tesisleri Yönetmeliği kapsamında tavsiye edilir.

Kaçak Akım Rölesi Nedir?

Kaçak akım rölesi, elektrik tesisatındaki faz ve nötr iletkenler arasındaki akım dengesini sürekli ölçen ve dengesizlik algıladığı anda devreyi otomatik kesen bir koruma cihazıdır. Literatürde RCD (Residual Current Device) ya da RCCB (Residual Current Circuit Breaker) olarak da geçer. Türkçe kaynaklarda diferansiyel şalter veya hayat koruma rölesi adıyla da kullanılır.

Kaçak akım rölesinin temel amacı insanı elektrik çarpmasından korumaktır. İnsan vücudu 30 mA üzerinde akıma maruz kaldığında kalp ritmi bozulabilir ve ciddi sağlık sorunları ortaya çıkar. Kaçak akım rölesi bu eşiği aşan kaçakları 30 milisaniyeden kısa sürede algılar ve devreyi keser; böylece elektrik çarpmasının ölümcül olmasının önüne geçer.

Ülkemizde kaçak akım rölesi kullanımı Elektrik İç Tesisleri Yönetmeliği ile düzenlenir. Yönetmelik konut, ticari ve endüstriyel tesislerde kaçak akım koruma rölesi kurulumunu zorunlu tutar. Banyo, mutfak ve dış mekan prizleri gibi ıslak hacimlerde ise 30 mA hassasiyetli röle şart olarak tanımlanır.

Kaçak Akım Rölesi Nasıl Çalışır?

Kaçak akım rölesi, elektriğin giriş ve çıkış miktarını karşılaştırma prensibiyle çalışır. Faz iletkeninden tesisata giden akım ile nötr iletkenden dönen akım normal şartlarda birbirine eşittir. Bir kaçak oluştuğunda bu denge bozulur ve röle devreye girer.

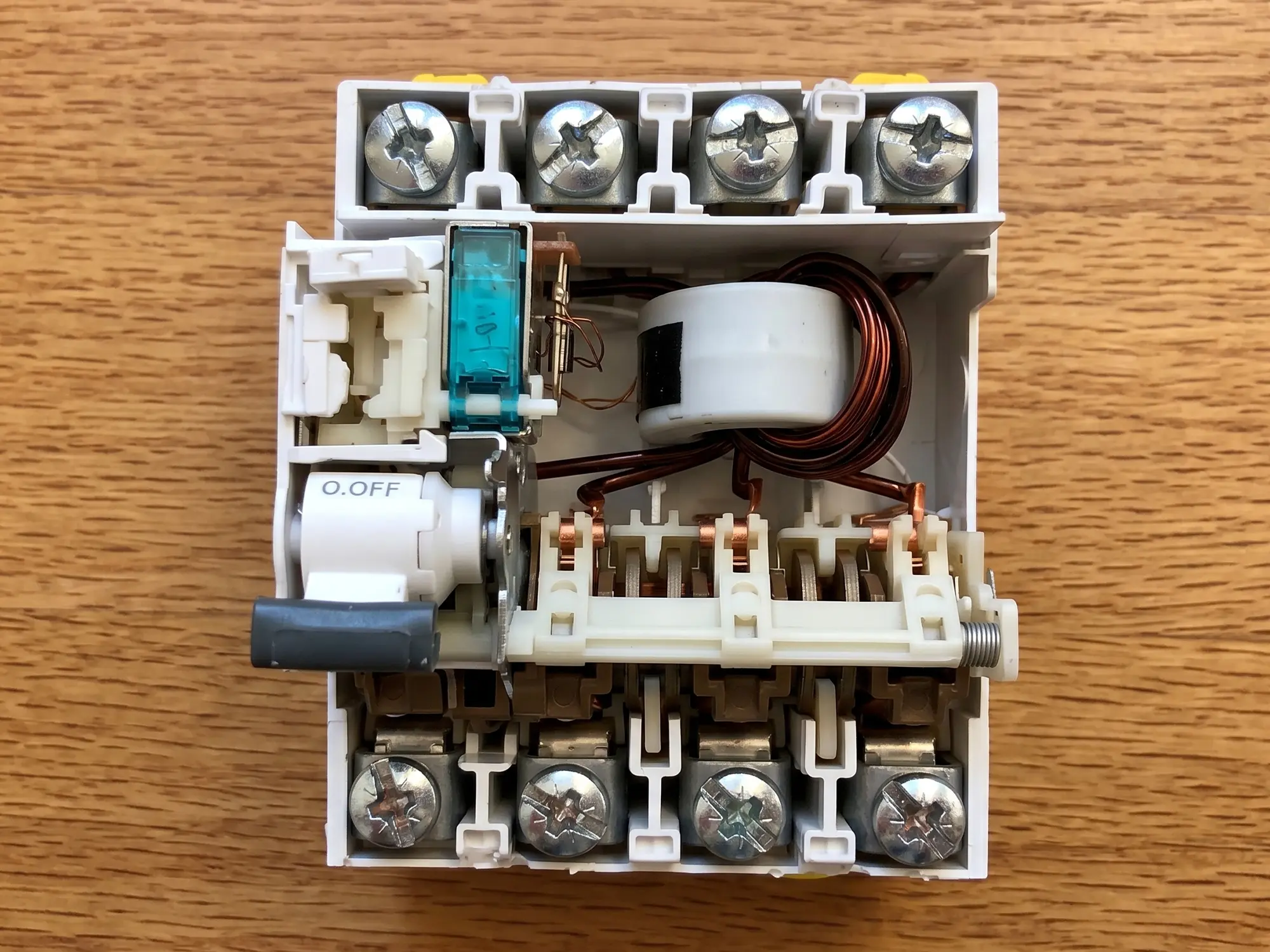

Kaçak akım rölesinin iç yapısı, toroidal transformatörün içinden geçen faz ve nötr kabloları ile tetikleme bobini görünüyor | Levent Elektrik — Kaçak akım rölesinin çalışma prensibi: toroidal transformatör, faz ve nötr iletkenleri, tetikleme bobini ve mekanik kilit mekanizması.

Toroidal Transformatör ve Akım Dengesi

Rölenin kalbinde halka biçimli bir toroidal transformatör bulunur. Faz ve nötr kabloları bu halkanın içinden birlikte geçer. Akımlar eşit olduğu sürece manyetik alanlar birbirini söndürür ve halka çevresinde sıfır akı oluşur.

Tesisatta bir kaçak oluştuğunda, örneğin faz hattındaki akım insan vücudu ya da toprak üzerinden kaçtığında, dönen akım eksilir. Giden ve dönen akım arasındaki fark toroidal transformatörün sekonder sargısında bir sinyal üretir.

Tetikleme Mekanizması

Sekonderde oluşan sinyal, yeterli büyüklüğe ulaştığında tetikleme bobinini uyarır. Bobin mekanik kilidi serbest bırakır ve kontaklar ayrılır. Tüm bu süreç 30 milisaniyenin altında tamamlanır. Bu sürenin kısalığı, insan kalbinin fibrilasyona girmeden önce akımın kesilmesini sağlar.

30 mA hassasiyetli bir röle, faz ve nötr arasındaki 30 miliamperlik fark oluştuğu anda devreyi keser. Bu değer insanı koruyan kritik eşiktir ve konut tesisatında standart olarak kullanılır.

Kaçak Akım Rölesi Neden Atar? 8 Yaygın Neden

Kaçak akım rölesinin sık atması çoğu zaman tesisatta gerçek bir sorun olduğunu gösterir. Röleyi göz ardı etmek veya devre dışı bırakmak hayati tehlike doğurur. Aşağıdaki nedenler, evlerde ve iş yerlerinde en çok karşılaşılan kaçak kaynaklarıdır.

1. Nemli veya Islak Ortam

Nem ve su, elektrik kaçağının en sık nedenidir. Banyo, mutfak, çamaşır odası ve bahçe prizleri suyla temas ettiğinde yalıtım direnci düşer ve akım kaçak yoluyla toprağa iletilir. Yoğun yağış sonrası dış mekan prizleri de röleyi attırabilir.

2. İzolasyon Bozulması

Kabloların yalıtım katmanı zamanla yaşlanır, ısıyla sertleşir ya da fiziksel darbe sonucu çatlar. Yalıtımı zayıflamış kablo metal yüzeylere temas ettiğinde kaçak oluşur. Eski binaların tesisatında bu sorun sıklıkla görülür ve tesisatın yenilenmesini zorunlu kılar.

3. Topraklama Sorunu

Topraklama hattı eksik veya direnci yüksek olan tesisatlarda kaçak akım rölesi düzensiz davranır. Topraklama konusundaki teknik detaylar için topraklama nedir ve topraklama kablosu rehberi yazımızı inceleyebilirsiniz. Sağlam bir topraklama tesisatı, kaçak akım rölesinin güvenilir çalışması için ön şarttır.

4. Arızalı Elektrikli Cihaz

Beyaz eşyalar, su ısıtıcılar, çamaşır makineleri ve elektrikli ısıtıcılar iç devrelerinde arıza oluştuğunda şase üzerinden kaçak verir. Röle kuvvetle atıyorsa önce yakın zamanda fişe takılan cihazı tespit edin ve ayrı test edin. Sorun cihazdaysa servis bakımı gerekir.

5. Kablo Hasarı ve Sıkışma

Duvar içinden geçen kablolar, matkapla delme sırasında zarar görebilir. Mobilya arkasında sıkışan uzatma kabloları, fare kemirmesi veya ısı kaynağına yakın duran kabloların yalıtımı bozulur. Görünmeyen bu hasarlar rölenin ani atmasına neden olur.

6. Aşırı Yük ve Dengesiz Dağılım

Tek bir hatta çok sayıda yüksek güçlü cihazın aynı anda çalışması, nötr hattında dengesizlik yaratabilir. Bu durum özellikle üç fazlı tesisatlarda kaçak akım rölesinin ara sıra atmasına yol açar. Yük dağılımının fazlar arasında dengeli kurulması, sorunu büyük ölçüde çözer.

7. Rölenin Kendi Arızası

Kaçak akım röleleri ortalama 10 ila 15 yıl ömürlüdür. Bu süre sonunda hassasiyet kaybı, tetikleme mekanizmasında takılma veya elektronik bileşenlerde yaşlanma görülür. Sebepsiz yere sık atan bir röle, kendisi arızalı olabilir. Test butonu ile düzenli kontrol, arızayı erken fark etmeyi sağlar.

8. Yıldırım ve Ani Gerilim

Atmosferik deşarjlar ve şebeke kaynaklı ani yüksek gerilimler, kaçak akım rölesinin tetiklenmesine neden olur. Bu durumda röle aslında tesisatı korur. Yıldırım riski yüksek bölgelerde B+C sınıfı parafudr ile birlikte kullanım önerilir.

Kaçak Akım Rölesi Çeşitleri

Kaçak akım rölesi tek tip bir cihaz değildir. Tesisatın niteliği, korunacak kişi sayısı ve yük tipi rölenin seçimini belirler. Aşağıdaki sınıflandırmalar doğru röleyi seçmek için temel kriterlerdir.

Hassasiyet Sınıfına Göre

Kaçak akım rölesinin hassasiyeti tetiklendiği akım değerini belirtir. Standart sınıflar şunlardır:

- 10 mA: Hastane ameliyathaneleri ve özel ıslak hacimler için yüksek hassasiyet

- 30 mA: Konut, ofis ve tüm insan koruması gereken noktalarda zorunlu

- 100 mA: Küçük ticari tesisler ve yardımcı hatlar

- 300 mA: Endüstriyel tesislerde yangın koruması için

- 500 mA: Büyük endüstriyel hatlarda selektif koruma için

30 mA eşiği insan hayatını koruyan kritik değerdir; konut tesisatında bu sınırın altında kullanım esastır.

Akım Tipine Göre

Modern elektrikli cihazlar yalnızca alternatif akım (AC) değil, doğrultulmuş veya darbeli akım da üretir. Bu nedenle röleler akım tipine göre sınıflandırılır:

- AC tipi: Sadece sinüs biçimli alternatif kaçak akımı algılar

- A tipi: AC akımın yanında darbeli doğru akımı da algılar; çamaşır makinesi, bulaşık makinesi ve invertörlü klima gibi cihazlar için uygundur

- F tipi: A tipine ek olarak yüksek frekanslı kaçakları algılar; invertörlü beyaz eşyalarda tercih edilir

- B tipi: Düzgün doğru akım (DC) kaçaklarını da tespit eder; elektrikli araç şarj istasyonları, fotovoltaik sistemler ve frekans invertörleri için zorunludur

Konutlarda yaygın seçim A tipi rölededir. Elektrikli araç şarj kurulumlarında B tipi seçimi yapılmalıdır; aksi halde DC kaçak algılanmaz ve koruma işlevini yerine getirmez.

Kutup Sayısına Göre

- 2 kutuplu (2P): Tek fazlı tesisatlar için, faz ve nötrü birlikte keser

- 4 kutuplu (4P): Üç fazlı tesisatlar için, üç faz ve nötrü birlikte keser

Kombine Cihazlar (RCBO)

RCBO (Residual Current Breaker with Overcurrent protection), kaçak akım rölesi ile otomatik sigortanın tek gövdede birleşmiş halidir. Hem kaçak akıma hem aşırı akıma karşı koruma sağlar. Pano içinde yer tasarrufu sağladığı ve her devreye ayrı koruma sunduğu için modern tesisatlarda tercih edilmektedir.

Hangi Ortamda Hangi Kaçak Akım Rölesi Kullanılmalı?

Doğru röle seçimi tesisatın kullanım amacına göre değişir. Aşağıdaki öneriler, Elektrik İç Tesisleri Yönetmeliği ve EMO teknik rehberleriyle uyumludur.

Konut ve Ev Tesisatı

Konutlarda ana giriş sonrasına 30 mA hassasiyetli A tipi kaçak akım rölesi ekleyin. Dairede farklı bölgeler için ayrı röleler kurarak, bir bölgedeki arızanın tüm evin elektriğini kesmesinin önüne geçebilirsiniz. Örneğin aydınlatma devresini, priz devresini ve beyaz eşya devresini ayrı rölelerle koruyabilirsiniz.

Banyo ve Islak Hacimler

Banyoda 30 mA hassasiyetli röle tercih edin. Küvet, duş ve lavabo bölgesindeki prizleri IP44 ve üzeri koruma sınıfında seçin. Elektrikli su ısıtıcısı, jakuzi ve saç kurutma makinesi gibi cihazlar doğrudan insan teması riski taşıdığı için rölenin hassasiyeti burada kritik önem taşır.

Elektrikli Araç Şarj İstasyonu

Elektrikli araç şarj istasyonu için B tipi kaçak akım rölesi seçin. Araçların şarj sürecinde DC kaçak oluşma ihtimali vardır ve bu tür kaçağı yalnızca B tipi röle algılar. A tipi röle ile kurulan bir şarj istasyonu yönetmeliğe aykırıdır ve güvenlik açığı yaratır.

Ticari ve Endüstriyel Tesisler

Endüstriyel tesislerde selektif koruma uygulayın. Ana hatta 300 mA hassasiyetli zaman gecikmeli röle, alt hatlarda ise 30 mA röle kullanın. Bu yöntemle tek bir kaçak noktasında bütün fabrika değil, yalnızca ilgili devre devre dışı kalır.

Yangın Koruma

Uzun kablo tesisatı bulunan yapılarda 300 ila 500 mA hassasiyetli röle, kaçak kaynaklı yangın riskini azaltır. Bu sınıf röle insanı korumak için değil, yangın başlangıcını önlemek için kullanılır. Otel, hastane ve AVM gibi tesislerde yaygın biçimde tercih edilir.

Kaçak Akım Rölesi ile Sigorta Arasındaki Fark

Kaçak akım rölesi ve otomatik sigorta birbirinin alternatifi değildir. İki cihaz farklı tehlikelere karşı koruma sağlar ve modern tesisatta her ikisi de bulunmalıdır.

Özellik	Otomatik Sigorta	Kaçak Akım Rölesi	RCBO
Koruma tipi	Aşırı akım ve kısa devre	Kaçak akım (insan koruması)	Aşırı akım + kaçak akım
Tetikleme eşiği	6 A, 10 A, 16 A, 20 A, 25 A, 32 A	10 mA, 30 mA, 100 mA, 300 mA	Her iki eşik birlikte
Koruma amacı	Tesisatı ve kabloyu korur	İnsan hayatını korur	Tesisat ve insan birlikte
Tepki süresi	Milisaniye - saniye arası	30 ms altı	30 ms altı
Devre başına	Her devreye bir adet	Ortak veya devre bazlı	Her devreye bir adet
Yer kullanımı	1 modül	2 veya 4 modül	1 veya 2 modül

Otomatik sigorta kısa devre ve aşırı yük durumunda devreyi keserek kabloyu korur. Kaçak akım rölesi ise tesisattan toprağa veya insana akan kaçağı algılayarak hayatı korur. Güvenli bir tesisat her iki cihazı da birlikte barındırmalıdır.

Kaçak Akım Rölesi Test Butonu

Kaçak akım rölesinin üzerinde T veya Test yazılı bir buton bulunur. Bu buton, rölenin tetikleme mekanizmasını yapay bir kaçak akımla uyarır. Butona basıldığında röle anında devreyi kesmelidir. Kesmiyorsa röle arızalıdır ve değiştirilmelidir.

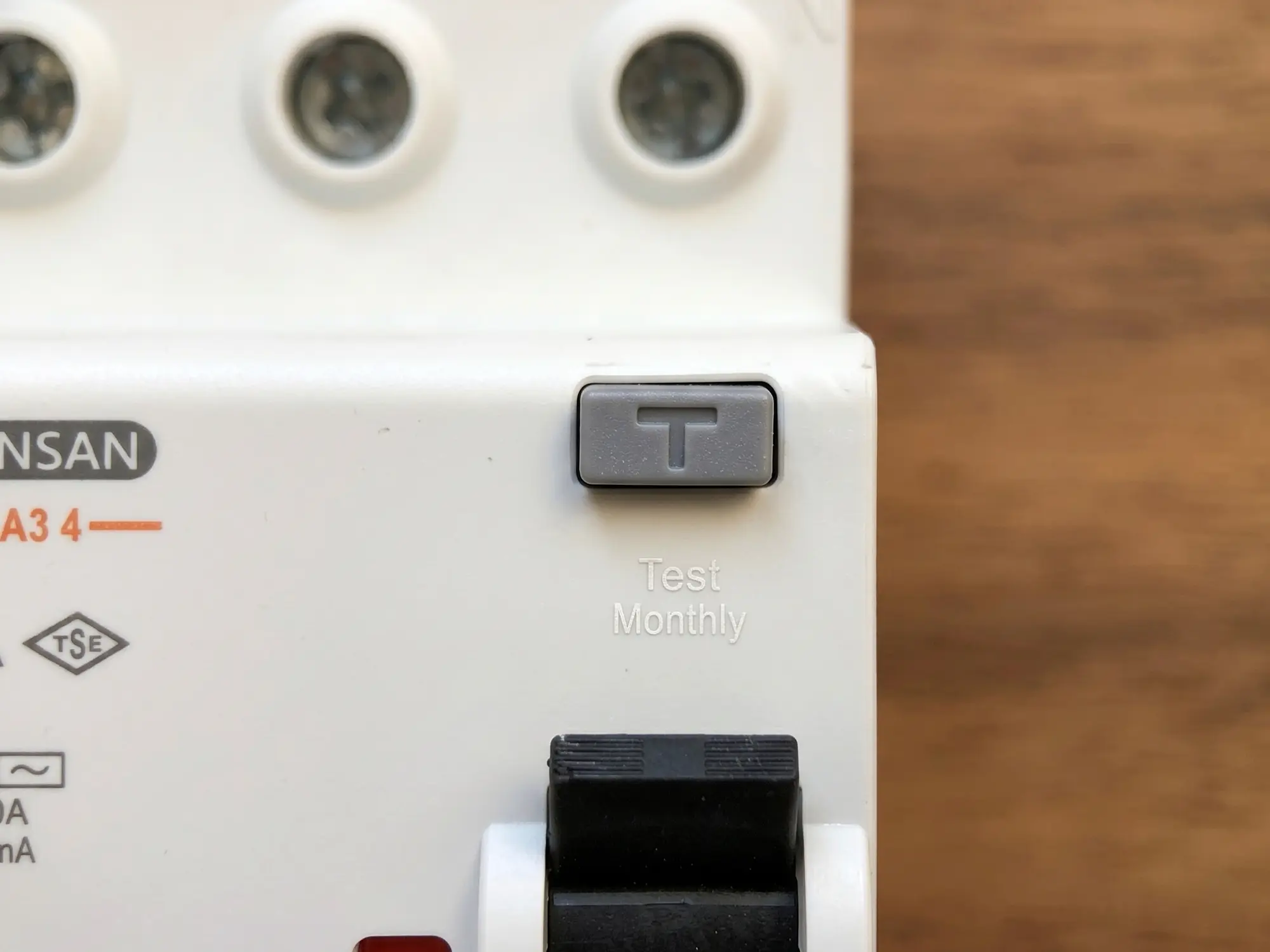

Kaçak akım rölesinin üzerindeki gri T harfi ile işaretlenmiş test butonu ve hassasiyet değeri yakın plan görünüyor | Levent Elektrik — Kaçak akım rölesi üzerindeki test butonu: ayda bir basılarak rölenin tetikleme mekanizması kontrol edilir.

Test butonu kullanımı için şu adımlar takip edilir:

- Ayda bir kez test butonuna basın

- Rölenin kolu aşağı düşmeli, devre kesilmelidir

- Kol aşağı düşmüyorsa röle değişmelidir

- Test sonrası röleyi manuel olarak yukarı kaldırarak devreyi yeniden açın

- Test tarihini panonun iç tarafına not edin

Düzenli test, rölenin yaşlanma sürecini kontrol altında tutar ve gerçek bir kaçak durumunda rölenin devreye girmesini garanti altına alır.

Yönetmelik ve Standartlar

Türkiye’de kaçak akım rölesi kullanımı Elektrik İç Tesisleri Yönetmeliği ile tanımlıdır. Ayrıca uluslararası ölçekte şu standartlar geçerlidir:

- TS EN 61008-1: Kaçak akım koruma cihazlarının genel güvenlik kuralları

- TS EN 61009-1: RCBO (aşırı akım korumalı kaçak akım rölesi) standartları

- IEC 60364: Düşük gerilim elektrik tesisatı standartları

Bu standartlara uygun üretilen röleler, marka üzerinde ilgili sertifika numaralarıyla belirtilir. Kaçak akım rölesi alırken ürünün sertifika bilgilerini ve üretim tarihini kontrol etmek, kalıcı ve güvenli bir tesisat için önemlidir.

Kaçak Akım Rölesi Seçerken Dikkat Edilecekler

Doğru röle seçimi tesisatın güvenliğini belirleyen temel faktördür. Seçim yaparken aşağıdaki hususları göz önünde bulundurun:

- Anma akımı: Tesisatın toplam çekilen akımını karşılayacak değerde olmalı (25 A, 40 A, 63 A, 80 A, 100 A gibi)

- Hassasiyet: Konutta 30 mA, endüstride seçime göre 30 veya 300 mA

- Akım tipi: Modern beyaz eşya için A tipi, elektrikli araç şarjı için B tipi

- Kutup sayısı: Tek faz için 2P, üç faz için 4P

- Marka güvencesi: TSE ve CE sertifikalı, yedek parça bulunabilir marka seçimi

- Kısa devre dayanımı: Tesisatın kısa devre akımına uygun Icn ve Ic değerleri

- Ortam koşulları: Nemli ortamlar için uygun koruma sınıfı (pano iç sıcaklığı 40°C altı)

Doğru ürün tedariki için Siemens, Viko, Günsan, Entes ve Mutlusan markalarının kaçak akım rölelerini mağazamızdan inceleyebilirsiniz.

Kaçak akım rölesi ve diğer elektrik malzemeleri için iletişim sayfamızdan bize ulaşabilirsiniz. İhtiyacınız olan ürünleri marka yelpazemizden temin edebilirsiniz.

Sık Yapılan Hatalar

Kaçak akım rölesi kullanımında en sık yapılan yanlış uygulamalar, koruma işlevini tamamen devre dışı bırakır. Aşağıdaki hatalardan kaçının:

- Sık atan röleyi devre dışı bırakmak veya köprülemek

- A tipi yerine AC tipi röle kullanmak (modern cihazlarda kaçağı kaçırır)

- Elektrikli araç şarjında A tipi röle kullanmak (B tipi zorunludur)

- Test butonuna hiç basmamak, rölenin hassasiyetini kontrol etmemek

- Topraklama yapılmadan sadece röleye güvenmek

- Tek röle altına tüm evi bağlayıp selektif koruma kurmamak

- 10-15 yılı geçmiş röleyi değiştirmeden kullanmaya devam etmek

- Nötr hattını topraklamaya bağlayarak rölenin sürekli atmasına yol açmak

Bu hatalar hem can güvenliğini hem tesisat güvenliğini tehlikeye atar. Şüpheli durumlarda mutlaka yetkili bir elektrik teknisyeniyle tesisat kontrolü yapılmalıdır.

Sonuç

Kaçak akım rölesi, modern elektrik tesisatının vazgeçilmez koruma elemanıdır. 30 mA hassasiyetli röle konutlarda zorunludur, B tipi röle ise elektrikli araç şarj istasyonları için tercih edilmelidir. Rölenin sık atması çoğu zaman tesisatta gerçek bir sorun olduğunu gösterir; nem, izolasyon bozulması, arızalı cihaz ve topraklama problemi en yaygın nedenlerdir.

Ayda bir test butonu kontrolü, rölenin sağlıklı çalıştığını doğrular. Otomatik sigorta ile birlikte kullanımı ya da RCBO tercihi, hem tesisatı hem insan hayatını kapsamlı biçimde koruma altına alır. Doğru marka, doğru hassasiyet ve doğru akım tipi seçimi; güvenli ve uzun ömürlü bir elektrik tesisatının temelidir.
