Pano Tipi Otomatik Yangın Söndürücü Nedir? Nasıl Çalışır?

Öne Çıkan Bilgiler:

• Pano tipi otomatik yangın söndürücü, kapalı elektrik panosunun içine monte edilir ve yangın başlangıcına yerel olarak müdahale etmeyi amaçlar.

• Ürünlerdeki “100 litre” ifadesi cihazın hacmini değil, yaklaşık 0,1 m³ büyüklüğündeki nominal koruma hacmini anlatır.

• Ele aldığımız ürün basınçlı tüp yapısı kullanmaz; ürün bilgisine göre harici borulama, basınç hattı ve elektrik beslemesi gerektirmez.

• Üretici beyanına göre 10 yıla kadar uzanan kullanım ömrü, cihazın hiç kontrol edilmeyeceği anlamına gelmez.

• Cihaz; yangın alarmı, sigorta, kaçak akım rölesi ve taşınabilir söndürücülerin yerine geçmez, onları tamamlar.

Pano Tipi Otomatik Yangın Söndürücü Nedir?

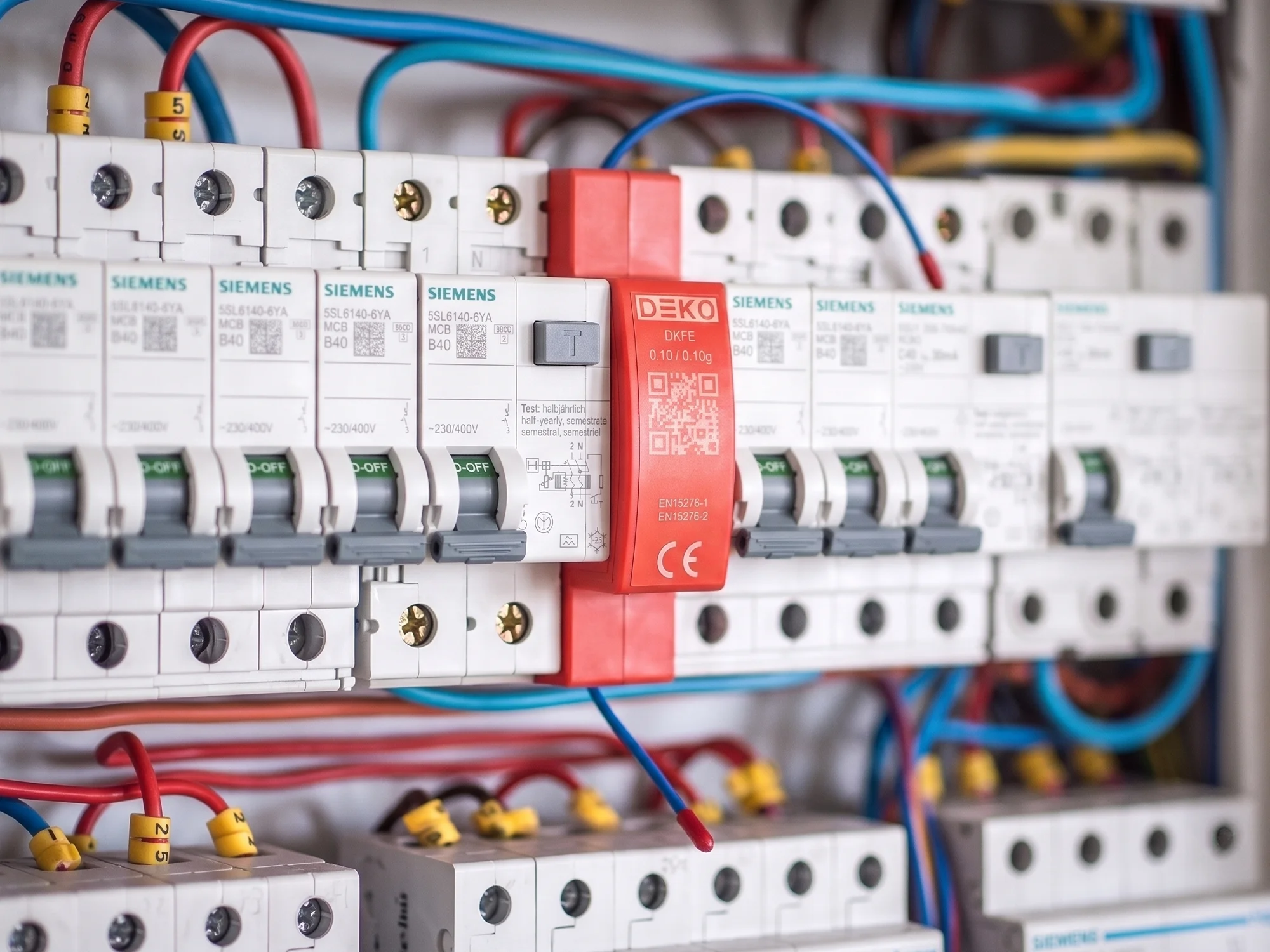

Pano tipi otomatik yangın söndürücü, kapalı elektrik panosunun içine monte edilen ve pano içinde başlayan bir yangını henüz büyümeden bastırmaya yardımcı olan kompakt bir cihazdır. Bu rehberde ele aldığımız ürün, söndürücü olarak yoğuşmuş aerosol teknolojisini kullanır. Ürün bilgisine göre cihaz, panonun içindeki sıcaklık uygun tetikleme koşuluna ulaştığında kullanıcı müdahalesi beklemeden devreye girer.

Klasik taşınabilir yangın tüpünden farkı, müdahale şekli ve konumudur: tüp, yangını fark eden kişinin elle müdahalesine bağlıdır ve mekanın genelinde kullanılır; pano tipi cihaz ise doğrudan riskin kaynağına, panonun içine yerleşir. “Otomatik” ifadesi garanti değil, çalışma biçimi tanımıdır: cihaz, uygun termal tetikleme koşulunda kendi kendine aktive olur ve söndürücü maddeyi pano hacmine yayar.

Doğru çerçeve şudur: pano tipi otomatik yangın söndürücü, elektrik panosu yangın güvenliği için tasarlanmış yerel ve tamamlayıcı bir önlemdir. Binanın genel yangın güvenliği sistemlerinin yerini almaz; onların erişemediği kapalı hacimde erken aşamada devreye girmeyi hedefler.

---

Elektrik Panolarında Yangın Neden Çıkar?

Pano yangınları çoğu zaman tek bir arızadan değil, zamanla biriken küçük sorunların birleşmesinden doğar. En sık görülen nedenler şunlardır:

• Gevşek bağlantılar: Klemens, şalter veya bara bağlantısı gevşediğinde temas direnci artar; oluşan noktasal ısınma zamanla tehlikeli seviyeye ulaşır.

• Aşırı yük: Pano, tasarlandığı akımın üzerinde yük taşırsa iletkenler ısınır ve izolasyon zayıflar.

• Ark ve kısa devre: Yalıtım hatası, kirlenme veya gevşek temas, çok yüksek sıcaklık üreten ark oluşumuna zemin hazırlar.

• İzolasyon yaşlanması: Kablo ve ekipman izolasyonu yıllar içinde sertleşir, çatlar ve koruyucu özelliğini yitirir.

• Uygunsuz ekipman ve yetersiz bakım: Standart dışı malzeme, hatalı sigorta seçimi ve atlanmış periyodik bakım riski büyütür. Şebeke kaynaklı gerilim sorunlarının cihaz ve pano ekipmanına etkisini voltaj kaynaklı arızalara karşı koruma rehberimizde ayrıntılı inceledik.

Yaygın bir yanılgıyı da düzeltmek gerekir. Kaçak akım rölesinin görevi, toprağa kaçan akımı algılayıp devreyi hızla açmaktır. Gevşek bağlantıdaki noktasal ısınma veya faz-nötr arasındaki bir ark, kaçak akım oluşturmadan ilerleyebilir. Bu nedenle kaçak akım rölesi çok değerli bir koruma elemanıdır; ancak her pano yangını senaryosunu algılamaz.

---

Aerosol Söndürme Sistemi Nasıl Çalışır?

Yoğuşmuş aerosol teknolojisinde söndürücü madde, cihazın içinde katı ve basınçsız bir bileşik olarak durur. Cihaz aktive olduğunda bu bileşik, çok ince katı partiküller ile gaz fazından oluşan bir aerosol karışımı açığa çıkarır. Karışım, kapalı pano hacmine yayılır ve alevin sürmesini sağlayan kimyasal zincir reaksiyonunu baskılamaya yardımcı olur.

Yöntemin ayırt edici yönü, çalışma prensibinin ortamdaki oksijeni boşaltmaya dayanmamasıdır; aerosol partikülleri, yanmada ortaya çıkan reaktif bileşenlerle etkileşerek alevin kimyasını hedefler. Aerosolü oluşturan bileşim üründen ürüne farklılık gösterir; kullandığınız ürünün kesin içeriği yalnızca Güvenlik Bilgi Formu (SDS) üzerinden öğrenilir.

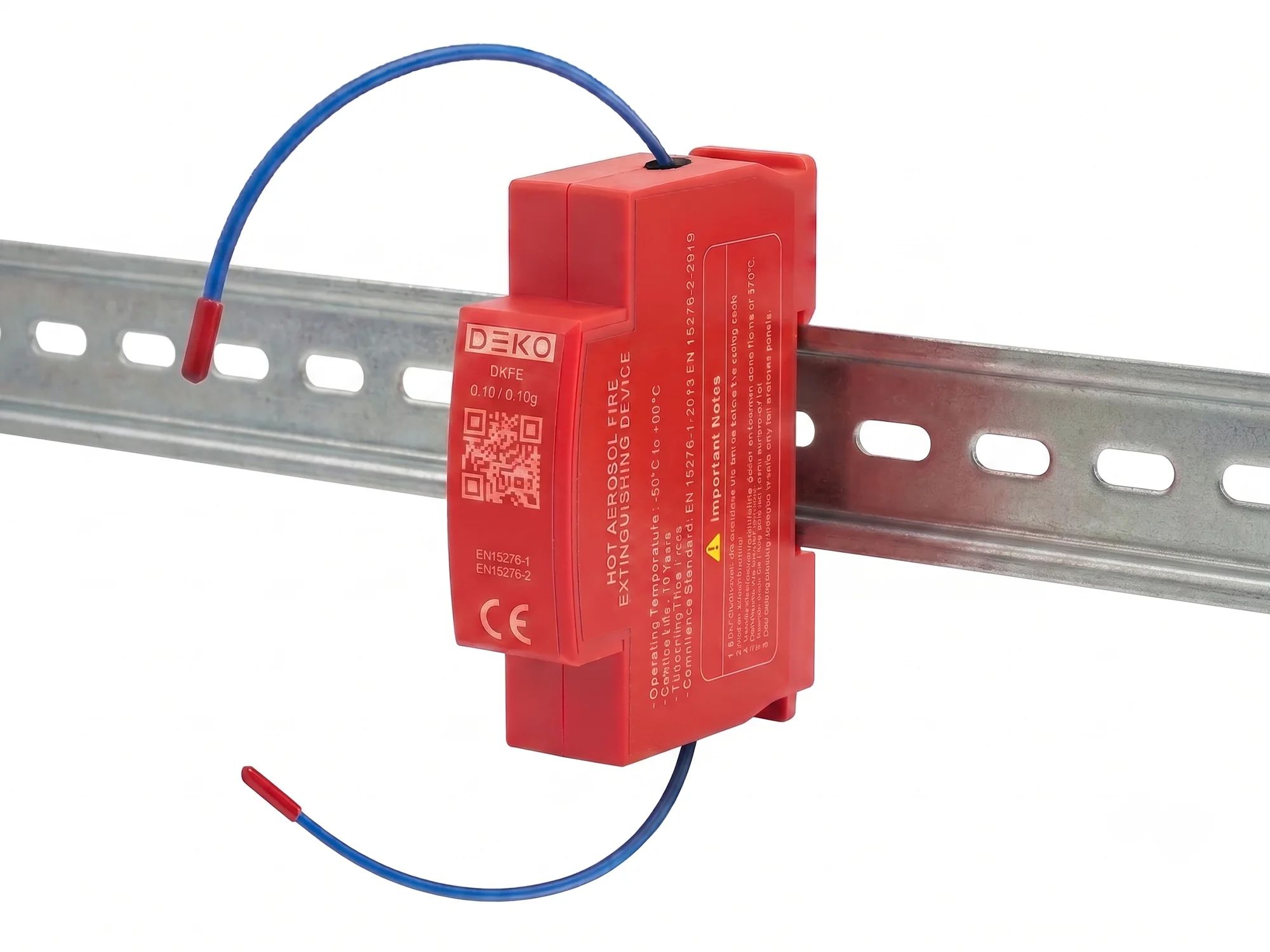

Bu yazıda ele alınan cihazda tetikleme, ürün üzerindeki termal algılama elemanıyla gerçekleşir. Pano içinde yangın başlangıcına işaret eden sıcaklık koşulu oluştuğunda bu eleman cihazı aktive eder ve aerosol kısa sürede hacme dağılır. Yöntemin verimli çalışması için pano hacmi kapalı olmalıdır; aerosol yoğunluğu ancak kapalı hacimde korunur ve teknoloji standartlarda “kapalı hacim uygulaması” (total flooding) olarak tanımlanır.

---

100 Litre İfadesi Ne Anlama Gelir?

Satış listelerinde ve aramalarda geçen “100 litre pano yangın söndürücü” ifadesi, sık rastlanan bir kavram yanılgısıdır. Bu değer cihazın fiziksel büyüklüğünü veya söndürücü madde miktarını değil, cihazın boyutlandırıldığı kapalı pano hacmini anlatır: 100 litre, yaklaşık 0,1 m³ nominal koruma hacmine karşılık gelir.

“Nominal” kelimesi kritik önem taşır: bu değer, üreticinin kapalı pano koşulunda beyan ettiği üst sınırdır ve her koşulda geçerli bir kesinlik bildirmez. Hacmin geçerli olması için pano kapalı olmalı, cihaz üretici talimatına göre seçilip monte edilmelidir.

Pano Koruma Hacmi Nasıl Hesaplanır?

Pano hacmi, panonun iç ölçülerinden hesaplanır:

Genişlik x yükseklik x derinlik = pano hacmi

Hesap yaparken ölçüleri metreye çevirin; örneğin 40 cm genişlik hesaba 0,4 metre olarak girer. Aşağıdaki tablo üç örnek panonun hacmini gösterir:

İlk iki örnek 0,1 m³ nominal koruma hacminin içinde kalır; üçüncü örnek 105 litre ile bu sınırı aşar. Böyle bir panoda ya daha yüksek koruma hacmine sahip bir model seçilmeli ya da üreticinin bu hacim için uygunluk doğrulaması alınmalıdır. Pano içindeki şalter, klemens ve kablo gibi ekipmanların kapladığı hacmi kendi kararınızla toplamdan düşmeyin; boyutlandırmada üreticinin hesap yöntemi esas alınır.

Performansı Etkileyen Etkenler

Nominal koruma hacmi tek başına yeterli bir seçim kriteri değildir; performansı etkileyen başlıca etkenler şunlardır:

• Havalandırma açıklıkları: Sürekli hava değişimi, aerosol yoğunluğunun hacimde tutulmasını zorlaştırır.

• Kablo girişleri: Kapatılmamış rakor delikleri ve geçişler, aerosolün dışarı kaçmasına yol açabilir.

• Kapak ve conta durumu: Tam kapanmayan kapak veya yıpranmış conta, kapalı hacim koşulunu bozar.

• Pano sızdırmazlığı: Gövde bütünlüğü ve ek yerleri, hacmin ne kadar kapalı sayılacağını belirler.

• Cihazın konumu: Aerosolün hacme dağılımı, cihazın pano içindeki yerleşimine bağlıdır.

• İç yerleşim: Yoğun ekipman ve bölmeler, aerosolün ulaşamadığı ölü bölgeler yaratabilir.

• Üretici montaj talimatı: Konum, yön ve mesafe kuralları her modelde farklı olabilir.

Bu etkenler nedeniyle “100 litreye kadar her panoyu korur” denilemez; doğru ifade, uygun koşullarda 0,1 m³ nominal koruma hacmi için boyutlandırılmış cihazdır.

---

Basınçsız ve Bağlantısız Yapı Ne Sağlar?

Ele aldığımız ürünün öne çıkan yapısal özelliği, basınçlı tüp yapısı kullanmamasıdır. Söndürücü bileşik cihazın içinde katı halde ve basınçsız olarak durur. Klasik tüplerdeki basınç göstergesi takibi ve basınç kaybı riski bu üründe gündeme gelmez. Yine de basınçsız yapı cihazı her koşulda risksiz kılmaz; taşıma, depolama ve montajda üretici talimatına uyulmalıdır.

İkinci avantaj bağlantı gereksinimlerinde ortaya çıkar. Ürün bilgisine göre cihaz; harici elektrik beslemesi, borulama veya basınç hattı gerektirmez. Tetikleme mekanizması şebeke beslemesine bağlı olmadığı için çalışması elektrik kesintisinden etkilenmez. Bu yapı, cihazın “tak-kullan” olarak anılmasının nedenidir: uygun panoda kısa sürede monte edilebilir. Ancak bu ifade yalnızca montajın basitliğini anlatır; pano içinde yapılacak her işlem, bir sonraki bölümdeki güvenlik koşullarına tabidir.

---

Hangi Elektrik Panolarında Kullanılabilir?

Pano içi yangın söndürme sistemi arayışında bu ürün grubu, uygun hacimdeki kapalı panolar için değerlendirilir. Tipik kullanım alanları şunlardır:

• Dağıtım panoları: Konut ve iş yerlerindeki sigorta ve dağıtım panoları.

• Kumanda panoları: Makine ve tesis kumanda devrelerinin toplandığı panolar.

• Otomasyon panoları: PLC ve kontrol ekipmanı barındıran kapalı panolar.

• Sayaç ve kompakt kontrol kutuları: Küçük hacimli kapalı kutular.

• Uygun hacimdeki diğer kapalı mahfazalar: Elektrik ekipmanı içeren, sızdırmazlığı yeterli kutular.

Bu liste kesin bir uygunluk listesi değildir; nihai karar pano hacmi, açıklıklar, ortam koşulları, yangın riski ve üretici talimatının birlikte değerlendirilmesiyle verilir. Açık tip panolarda, yoğun havalandırmalı gövdelerde veya nominal koruma hacminin üzerindeki hacimlerde performans ayrıca doğrulanmalı; üreticinin teknik dokümanı ve yetkili uzman görüşü esas alınmalıdır.

---

Montajda Nelere Dikkat Edilmeli?

Güvenlik notu: Bu içerik genel bilgilendirme amaçlıdır. Elektrik tesisatı, pano, topraklama, kaçak akım rölesi ve şarj istasyonu kurulumu gibi işlemler yetkili elektrik teknisyeni veya elektrik mühendisi tarafından, yürürlükteki yönetmeliklere uygun şekilde yapılmalıdır. Yetkisiz müdahale can ve mal güvenliği açısından risk taşır.

Montajın basit olması, herkes tarafından yapılabileceği anlamına gelmez. Cihaz pano içine yerleştirildiği için montaj doğrudan pano içinde çalışmayı gerektirir; güvenlik çerçevesi nettir:

• Enerji kesilmeden panoya müdahale edilmez. Montaj öncesinde pano beslemesi kapatılır.

• Gerilimsizlik doğrulanmadan çalışmaya başlanmaz. Enerjinin kesildiği uygun ölçü aletiyle teyit edilir.

• Montajı yetkili kişi yapar. İşlem, yetkili elektrik teknisyeni veya elektrik mühendisi tarafından gerçekleştirilir.

• Algılama elemanı üretici talimatına göre konumlandırılır. Termal algılama elemanının yeri, cihazın doğru tetiklenmesini doğrudan etkiler.

• Cihaz ve algılama elemanı gelişigüzel temas ettirilmez. Bara, terminal, havalandırma açıklıkları ve hareketli parçalarla ilişki, üretici talimatındaki mesafe ve konum kurallarına göre kurulur.

Bu rehber bilinçli olarak adım adım montaj tarifi içermez; adımlar, ürün kılavuzuna ve panonuzun durumuna göre yetkili kişi tarafından planlanır.

---

Kullanım Ömrü, Kontrol ve Aktivasyon Sonrası Süreç

Bu yazıda ele alınan ürün bilgisine göre cihaz, üretici beyanıyla 10 yıla kadar kullanım ömrü sunar. Kullanım süresi boyunca yeniden dolum gerektirmez ve basınç kontrolü gereken klasik tüp yapısına sahip değildir. Bu değerleri bütün pano tipi aerosol ürünlere genellemeyin; her ürünün koşulları kendi dokümanında yazar.

Dolum gerektirmemesi, kontrol gerektirmediği anlamına gelmez. Cihaz gövdesi, montaj noktası ve termal algılama elemanı düzenli olarak gözle kontrol edilmelidir; hasar, deformasyon veya yerinden oynama fark edildiğinde yetkili uzmana başvurulmalıdır. Kontrol sıklığı için ürün kılavuzundaki periyodu esas alın. Kullanım ömrü dolduğunda cihaz, aktive olmamış olsa bile üretici talimatına göre yenisiyle değiştirilir.

Aktivasyondan Sonra Ne Yapılmalı?

Cihazın devreye girmesi sürecin sonu değil başlangıcıdır; aktivasyon sonrası sıralama şöyledir:

• Pano yeniden enerjilendirilmez. Yangının kaynağı belirlenmeden panoya tekrar enerji verilmesi ciddi risk oluşturur.

• Yangının nedeni tespit edilir. Başlangıcın arkasındaki arıza bulunmadan sorun çözülmüş sayılmaz.

• Pano yetkili uzman tarafından kontrol edilir. İzolasyon durumu, bağlantılar ve pano ekipmanı; arıza, kalıntı ve hasar yönünden incelenir.

• Cihaz yenisiyle değiştirilir. Bu yazıda ele alınan cihaz tek kullanımlıktır; aktive olan ürün yeniden kullanılamaz.

• Temizlik ve devreye alma uzmana bırakılır. Aerosol kalıntısının değerlendirilmesi ve panonun yeniden devreye alınması, üretici talimatına ve uzman kontrolüne göre yapılır.

Aktivasyon sonrasında ortamda kalan aerosol kalıntısının etkisi ürüne göre değişir; kalıntıyı zararsız saymak yerine üreticinin temizlik talimatını uygulayın.

---

Bu Cihaz Hangi Güvenlik Önlemlerinin Yerine Geçmez?

Pano tipi aerosol söndürme cihazı, elektrik güvenliği zincirinin tek halkası değildir; aşağıdaki tablo diğer önlemlerle ilişkisini özetler:

Tablonun mesajı nettir: bu cihaz, yerel ve tamamlayıcı bir korumadır. Rehberimizde anlattığımız yangın alarm sistemlerinin çalışma prensibi gibi algılama altyapıları binada kuruluysa, pano tipi söndürücü onların yerine değil yanına eklenir. Binaların Yangından Korunması Hakkında Yönetmelik kapsamında zorunlu sistemler projeye göre ayrıca tasarlanır; pano içi bir cihaz bu yükümlülükleri karşılamaz.

---

Satın Alırken Hangi Özellikler ve Belgeler Kontrol Edilmeli?

Elektrik panosu yangın söndürücü seçerken karar yalnızca fiyata veya ambalaj ifadelerine dayanmamalıdır; satın alma öncesinde şu başlıkları kontrol edin:

• Nominal koruma hacmi: Cihazın beyan edilen hacmi, panonuzun iç ölçülerinden hesaplanan hacmi karşılamalıdır.

• Teknik veri föyü: Tetikleme koşulları, çalışma sıcaklığı aralığı ve boyutlandırma bilgisi föyde yazmalıdır.

• Uygunluk beyanı: Ürünün hangi mevzuat ve standartlara göre piyasaya sunulduğunu gösteren belgedir.

• Test veya sertifika belgesi: Ürünün ilgili standarda uygunluğunu destekleyen test ve sertifika belgeleri ile bu belgeleri düzenleyen kuruluş kontrol edilmelidir.

• Güvenlik Bilgi Formu (SDS): Aerosol bileşimi ve güvenlik önlemleri bu formda yer alır.

• Montaj ve kullanım kılavuzu: Tercihen Türkçe, konum ve mesafe kurallarını içeren kılavuz istenmelidir.

• Üretim tarihi ve kullanım ömrü: Ömrün hangi tarihten başladığı ve raf süresinin hesaba katılıp katılmadığı üretici belgesinden kontrol edilmelidir.

• Aktivasyon sonrası değişim koşulu: Cihazın tek kullanımlık olduğu ve değişim süreci netleştirilmelidir.

• Garanti ve tedarikçi desteği: Garanti süresi ile arıza ve değişim durumunda muhatap belirlenmelidir.

Önemli bir uyarı: ürün gövdesindeki işaret ve standart baskıları, tek başına sertifika kanıtı değildir. Bir standart numarasının etikette yazması, ürünün o standarda göre test edildiğini ispatlamaz. İspat; uygunluk beyanı ile test ve sertifika belgelerinin bütünüdür ve bu belgeleri satıcıdan istemek alıcının hakkıdır.

Standart atfında kapsam ayrımına da dikkat edin: bir aerosol standardının var olması, her kompakt pano cihazının otomatik olarak o kapsamda değerlendirildiği anlamına gelmez. Örneğin ISO 15779:2011’in kamuya açık özeti, yerel uygulamaları kapsam dışında bırakır ve bu uygulamalar için kullanım özelinde test ile onay arar. Bu nedenle pano içi bir çözümün hangi uygulama sınıfında değerlendirildiği ve hangi testlerden geçtiği ürün belgelerinden doğrulanmalıdır.

---

Sık Sorulan Sorular

Pano tipi yangın söndürücü elektrik bağlantısı ister mi?

Bu yazıda ele alınan cihaz için hayır. Ürün bilgisine göre cihaz, harici elektrik beslemesi gerektirmeden kendi termal algılama elemanıyla çalışır. Farklı tetikleme yapısına sahip ürünlerin teknik föyü ayrıca kontrol edilmelidir.

100 litre kaç metreküptür?

100 litre, 0,1 m³ hacme karşılık gelir; bu değer cihazın büyüklüğünü değil, nominal kapalı pano koruma hacmini anlatır.

Cihaz yangın alarmının yerine geçer mi?

Hayır. Cihaz yalnızca pano içinde yerel müdahale sağlar; binada erken uyarı ve tahliye işlevini yangın algılama ve alarm sistemi üstlenir.

Pano tipi aerosol cihaz yeniden doldurulur mu?

Ele aldığımız ürün için hayır. Ürün bilgisine göre cihaz, kullanım ömrü boyunca dolum gerektirmez ve tek kullanımlıktır; aktive olan cihaz yenisiyle değiştirilir.

Havalandırmalı panoda kullanılabilir mi?

Yoğun havalandırmalı veya açık gövdeli panolarda kapalı hacim koşulu zayıfladığı için performans ayrıca doğrulanmalıdır; karar, üretici talimatı ve uzman değerlendirmesiyle verilir.

---

Sonuç

Pano tipi otomatik yangın söndürücü değerlendirirken ilk netleştirilecek kavram “100 litre” ifadesidir: bu değer cihazın hacmi değil, yaklaşık 0,1 m³ büyüklüğündeki nominal kapalı pano koruma hacmidir. Cihazın rolü de aynı netlikte tanımlanmalıdır: pano içinde erken aşamada devreye giren, yerel ve tamamlayıcı bir koruma katmanıdır; alarm sisteminin, sigortaların, kaçak akım rölesinin ve mevzuatın zorunlu tuttuğu sistemlerin yerini almaz.

Satın alma ve kullanım kararını üç nokta belirler. Birincisi doğru hacim: panonuzun iç ölçülerinden hesaplanan hacim, cihazın nominal koruma hacmiyle uyumlu olmalıdır. İkincisi belge: teknik föy, uygunluk beyanı, test raporu ve SDS görülmeden ambalaj iddialarına güvenilmemelidir. Üçüncüsü uzman montajı: enerjisi kesilmiş ve gerilimsizliği doğrulanmış panoda, yetkili teknisyen veya mühendis eliyle yapılan montaj, cihazın beklendiği gibi çalışmasının ön koşuludur.

Pano hacminize uygun otomatik yangın söndürme çözümü, stok bilgisi ve teknik ürün detayları için Antalya mağazamıza iletişim sayfamızdan ulaşabilirsiniz.
